HMSRシリーズ

過酷な環境に最適なソリューション
インテグレーテッドカレントセンサ

HMSRシリーズ、高い堅牢性とパフォーマンスを備え 且つ小さなフットプリントを実現したLEM最初のインテグレーテッドカレントセンサです

HMSRファミリは、LEMによるインテグレーテッドカレントセンサー(ICS)の最初の製品です。お客様がICSからすべてのメリットを享受できるように設計されており、堅牢性を可能にする独自の新しい絶縁コンセプトを備えています。

HMSRは4.95kVが保証され、最大5.66kVが試験所において実施評価しております。この製品ファミリはプレモールド設計によって一次側導体を絶縁し、特別なフットプリントによってランディングパッドでの8mmのdCp/dCIを可能にしています。HMSR内の内蔵マイクロコアによって外部磁場の影響が小さく高精度であり、太陽光発電のDC側や充電器などの用途に最適です。

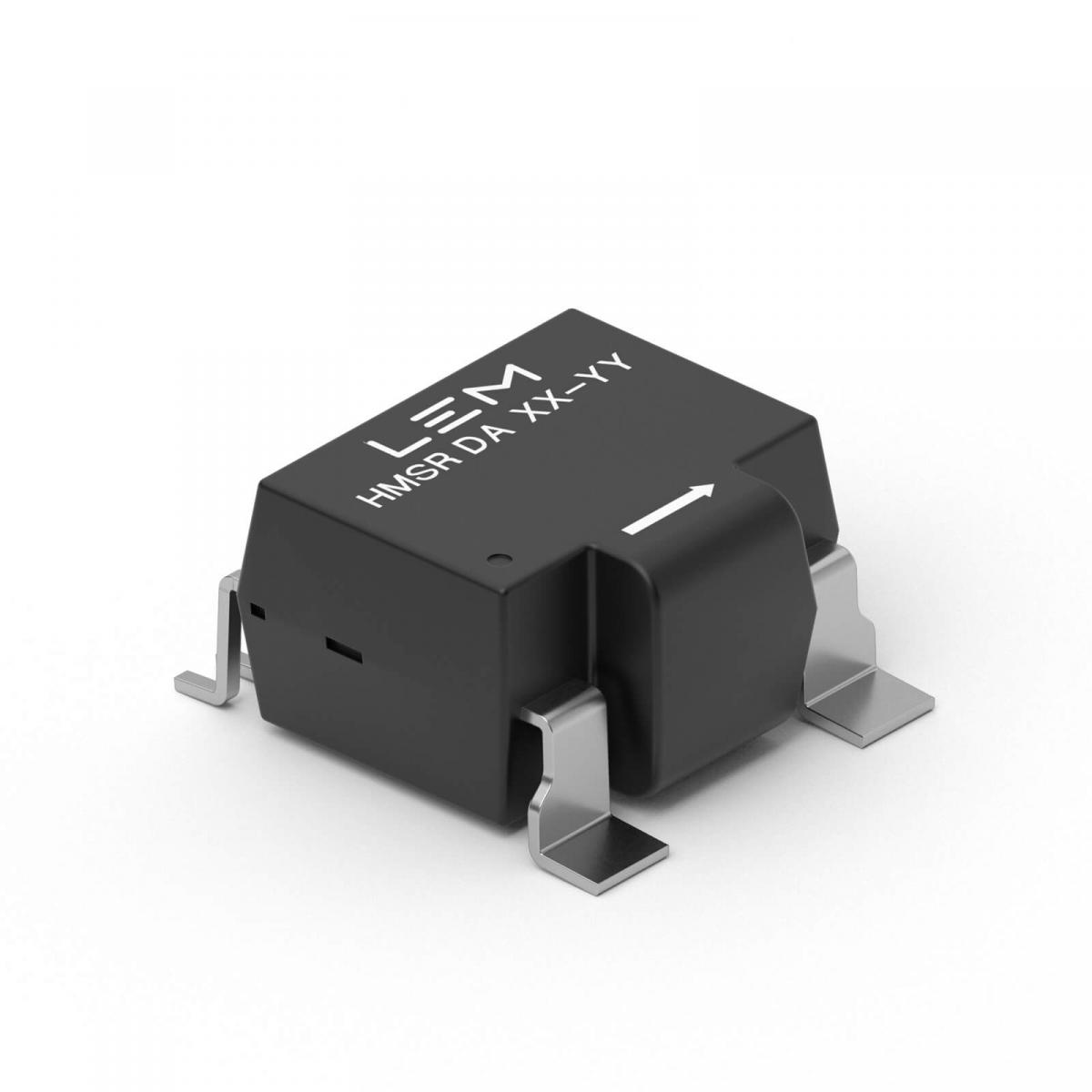

HMSR DA シグマデルタデジタル出力を備えた、最初のインテグレーテッドカレントセンサー

HMSR SERIES
  • シャント+デジタルアイソレータからの置き換えによってコストと実装面積の削減を実現
  • クリーンで使いやすいシグマデルタビットストリーム信号
  • サーボドライブ、ロボット、その他の高精度アプリケーションに効率的なパフォーマンスを提供

の主な特徴

  • シグマデルタビットストリーム出力と10MHzクロック入出力
  • 有効ビット数(ENOB)11〜13ビットの高解像度
  • さまざまな出力モード:シングルエンドCMOS、差動RS422、LVDS
  • 2µsの高速内部OCD(過電流検出機能)

プレスリリースをダウンロード

video

HMSR DA 3D

HMSRシリーズ

主な利点:

  • SOIC16互換のフットプリント
  • 優れた精度:標準精度は全温度範囲および測定範囲で0.5%- << 0.5%の小さなヒステリシス
  • 強耐性
    • 市場に流通している標準的なICS製品よりもバスバー影響に対する耐性が強い
    • 外部磁場方向性への影響度が低い(X、Y、Z 全方向で同程度の影響)
    • 均一磁場内においても同等の耐性

主な特徴:

  • 電流範囲6-30ARMS連続、125°C(75 Aピーク)
  • 絶縁試験電圧:4,950 Vrms
  • 総合精度 25°C:0.78%
  • 総合精度 全温度範囲:1.4%

HMSR SERIES

新しいコンセプトよる強化絶縁

デザイン要素:

  • 一次側、二次側間の長い内部距離
  • プレモールド設計により一次導体とその他ICを分離
  • 高絶縁モールド材の使用
  • ランディングパッドで8mmdCp/dClを可能にする特別な

フットプリント

  • 4.95kV保証、量産時耐圧試験全数実施
  • 試験所において最大5.66kV耐圧を実施評価
HMSR SERIES



HMSRの全製品群をご覧ください
