再生可能エネルギーシステムにおける電流検出
再生可能エネルギーシステムは、太陽光、風力、水力、地熱など、自然界で再生されるエネルギー源を活用しています。これらのシステムは、従来の化石燃料に代わる持続可能な選択肢となり、気候変動への対策や、有限な資源への依存度を低減することに貢献しています。
LEMの高度なセンサは、電力網へ送られるエネルギーの流れや波形を制御するために特別に設計されており、再生可能エネルギーシステムの効率的な運用、監視、および保守を確実にします。これらのセンサは、システムの信頼性を高め、寿命を延ばし、持続可能性を確保する上で極めて重要な役割を果たしています。
今日の世界では、特に風力や太陽光発電の利用が拡大する中、エネルギー効率は最優先課題となっています。再生可能エネルギー源から生成されるエネルギーを効果的に管理・制御し、最大限の効率を確保するためには、パワーエレクトロニクスが不可欠です。
再生可能エネルギーシステムは、第一に多種多様な製品アーキテクチャや構成を網羅していること、第二に、より高い出力レベルに対応するよう設計されるケースが増えていることから、ますます複雑化しています。この複雑さに対応するためには、パワー半導体、システムコントローラ、機械部品、およびフィードバックセンサ間の精密な連携が求められます。電流センサは負荷から必要なデータを提供し、システムが最適に動作することを可能にします。
再生可能エネルギーの一般的な用途：
- 太陽光発電
- 風力発電
- 水力発電
- 燃料電池
- 地熱エネルギー
- 潮力発電
太陽光発電用電流センサおよび太陽光発電用インバーターのソリューション
太陽エネルギーを電気に変換することは、現代技術における最も重要な進歩の一つです。クリーンで再生可能なエネルギー源である太陽エネルギーは、従来のエネルギー消費に伴う二酸化炭素排出量の削減において極めて重要な役割を果たしています。2050年までに、太陽光発電は世界の電力の最大25％を供給すると見込まれており、気候変動の影響を緩和することに寄与するでしょう。
LEMでは、ハイテクセンサーやソリューションを通じて太陽エネルギーの普及を推進し、太陽光発電用インバーターおよび関連システムの稼働をより効率的、信頼性が高く、かつ経済的なものにするよう尽力しています。

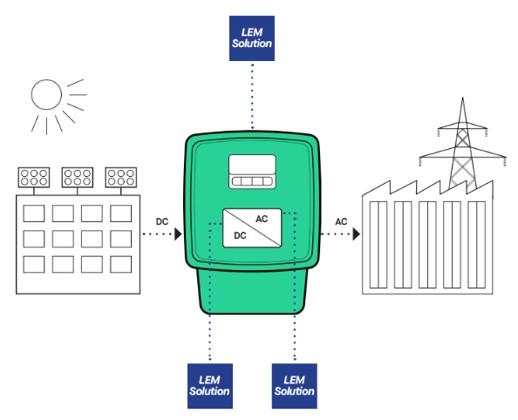

太陽光発電用インバータは、太陽光パネルや風力タービンなどの再生可能エネルギー源によって発電された直流電力を、家庭や企業、あるいは電力網で使用できる交流電力に変換するために不可欠な部品です。これらのインバータに搭載された電流検出ICは、電流の流れを監視し、出力電流が安全基準やシステム要件を満たしていることを確認します。
インバータを選定する際には、システム規模、系統連系、エネルギー貯蔵、性能目標などの要素が極めて重要な役割を果たします。
太陽光発電用インバータの種類
ストリングインバータと集中型インバータの比較
現在、主に2種類の太陽光発電（PV）システムが利用されています：
- ストリング型インバータ：中小規模の発電システム向けに設計されています。
- 集中型インバータ：より大規模な、電力会社規模の発電システムに使用されます。

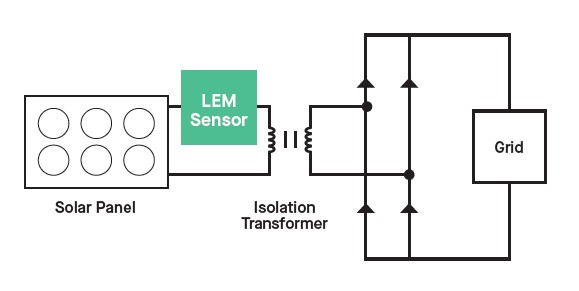

マイクロインバータ
マイクロインバーターは、個々の太陽光パネルに直接取り付けられるコンパクトな装置です。複数のパネルを直列に接続する従来のストリングインバーターとは異なり、各マイクロインバーターは、それぞれのパネルから供給される直流電力を独立して交流電力に変換します。この方式により、各パネルの出力を分離することでシステムの性能が向上し、効率が高まるほか、日陰やパネルの故障による影響を軽減することができます。

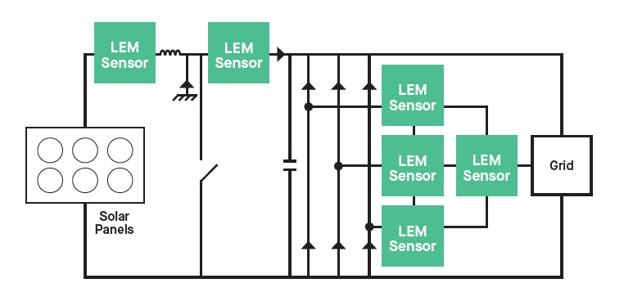

ストリングインバータ
ストリングインバータは、一連の太陽光パネル（PVストリング）に接続され、通常は中央の場所に設置されます。中規模から大規模の太陽光発電設備に最適であり、単相または三相の電力系統に電力を供給することができ、その出力範囲は数キロワットから数百キロワットに及びます。
ストリングインバータの主な特徴は以下の通りです：
- 高い保護等級（多くの場合IP65）
- コンバイナーボックスが不要
- 広い直流入力電圧範囲
- 高度なMPPT（最大電力点追従）制御
- 高効率
- さまざまな用途に対応した柔軟な構成
ストリングインバーターは、屋内・屋外を問わず設置される系統連系型太陽光発電システムで一般的に採用されているコストパフォーマンスに優れたソリューションであり、住宅用および商業用の両方の用途に対応可能です。

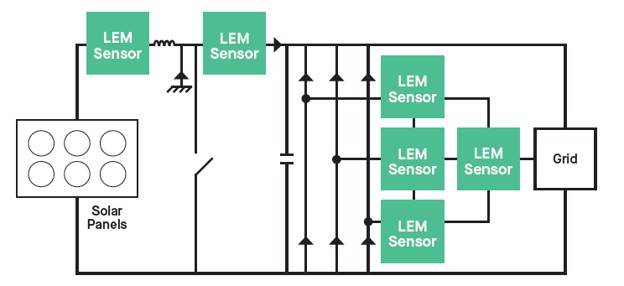

集中型インバータ
集中型インバータは、複数の太陽光パネルや風力タービンから供給される直流電力を、単一の電力段で交流電力に変換します。これらは通常、ユーティリティ規模の太陽光発電所や商業施設の屋上設置など、大規模なシステムで使用され、1台あたりの出力は500kWを超えることがよくあります。
集中型インバータは、大出力を処理でき、高効率を実現できるため、大規模な発電所に最適です。
集中型インバータの主な特徴は以下の通りです：
- メンテナンスの容易さとエネルギー管理
- 低コストで高い電力密度
- 大規模設備におけるセキュリティの強化
- 力率調整機能および低電圧ライドスルー機能
集中型インバータは、大規模な太陽光発電所や風力発電システム内の中枢となる場所に設置されることが多く、電力変換と送電網への送電を効率化するために用いられます。
陸上および洋上用途向けの風力タービン用センサ
陸上および洋上の現代の風力タービンは、ブレードの回転によって生じる機械的エネルギーを電気に変換します。LEMの電流センサは、主に以下の2つの点で風力タービンの安全性と効率性を向上させます：
- 発電機の最適性能：効率を最大化するため、電気モーターがナセルとローターを回転させ、風向きに合わせて位置を調整します。さらに、能動型出力制御システムが、ローターブレードをその長手方向に沿って調整します。LEMのセンサは電力変換器に組み込まれており、電流を継続的に測定することで、タービンの位置を正確に制御し、最適な性能を確保します。
- 電力網への安全な電力供給：発電された電力は、安定した周波数と制御された電圧で電力網に供給されなければなりません。LEMの電流センサは、AC/DC（交流／直流）コンバータの精密な制御と保護を可能にし、電力網への円滑かつ効率的な電力伝送を保証します。
再生可能エネルギー向け電流センサソリューション
| 帯域幅 | 200kHz | 200Khz | 3.5kHz - 20kHz | 300kHz | 90kHz - 450kHz | 300kHz | 2kHz | 200kHz | 300kHz | 200kHz | 1000kHz |
| 帯域幅 | 150A | 180A | 1.7A | 10A – 75A | 25A – 300A | 15A – 75A | 0.9A | 180A | 20A – 150A | 3400A | 9000A |
| 入力電圧 | 5V | 5V | 5V | 3.3V – 5V | 3.3V – 5V | 3.3V – 5V | 5V | 5V | 5V | 12V – 24V | 12V - 24 V |
| 取り付け | PCB | PCB | PCB | SOIC8 | PCB | SOIC10 | PCB | PCB | PCB | Panel | Busbar |
| 出力 | Voltage | Voltage | Voltage | Analog | Voltage | Analog, Digital | Voltage | Voltage | Voltage | Current | Voltage / Current |
| 総合的な精度 | 1% | 0.8% - 1% | 1.9% | 1.3% - 3% | 1% | 1% - 3% | 13.3% | 0.4% - 1% | 0.5% - 0.7% | 0.2% - 0.6% | 0.5% |
認証および標準
最も厳格な業界標準に準拠
LEMの製品および工程は、以下の業界標準に準拠しています。
- 電磁適合性を認定するLEMトランスデューサーのCEマーク
- 以下の太陽光用途向けIEC標準
- 安全に関するIEC 62109-1
- 環境面および機構面の制約に関するIEC 61800-1およびIEC 61800-2
- EMCに関するIEC 61800-3
- RoHSに準拠
- すべての生産センターおよび開発センター（スイスおよび中国）がISO TS 16949認証取得済み
高品質の製品およびサービス：弊社の最優先事項
LEMは、用途および電流測定技術に関する深い知識に基づき、カタログ製品だけでなく、性能、スペース要件、およびコストに関するお客様のご要望に応えるよう完璧に仕上げられる特別注文製品の両方を開発しています。
製品ドキュメント
太陽光および風力発電アプリケーションの効率と安全性を高めるために開発された、LEMの革新的な技術をご覧ください。当社のソリューションは、再生可能エネルギーシステムの性能、信頼性、そして持続可能性を最適化することを可能にします。
当社の最先端製品の詳細や、それらがお客様の太陽光・風力発電プロジェクトをどのように支援できるかについて、包括的なパンフレットをダウンロードしてご覧ください：
アプリケーションガイド：最適なセンサを素早く見つける
幅広い実世界のアプリケーションを調査し、電流および電圧センシング技術が最新のシステムアーキテクチャにどのように組み込まれているかを学びましょう。
LEMアプリケーションガイドでは、アプリケーションのブロック図、センシングに関する知見、および推奨製品をまとめており、エンジニアや開発者が最適なソリューションを見極め、設計プロセスを加速させるのに役立ちます。
