EM4T II エネルギーメーター

オンボードトラクションアプリケーション用エネルギーメーター

すべての国際鉄道ネットワークに対応するユニバーサル車載エネルギーメーター

LEMは、電気牽引装置用ユニバーサル・エネルギー・メーターの第2世代であるEM4T IIシリーズをアップグレードし、課金認可を取得した。

基本的な単相バージョンでは、EM4T II+エネルギー・メーターは既存のすべての鉄道ネットワーク（DC600V～3000V、AC15kV/16,7HzおよびAC25kV/50Hz）で使用できます。ACとDCの両方でエネルギーを測定できるマルチネットワークエネルギーメーターであるため、国境を越えたトラフィックに使用できる。

EM4T II+は、EN 50463-x:2017およびEN 50155規格の要件に準拠しています。旧型のEM4TII+はEN 50463-x:2012に準拠しており、今後も継続的に修理が可能です。現在進行中のプロジェクトや修理にご利用いただけます。入力変数（電流と電圧）は、現在市販されているすべての電流センサと電圧センサ/トランスを接続できるように設計された差動入力を介してEM4T IIシリーズの測定回路に接続されます。

エネルギー値は収集され、負荷プロファイル（CEBDデータ）に保存される。測定データの記録には、日付、時刻、ネットワークの変更、列車番号、周波数などのイベントの詳細が含まれます。

EM4T II+は精度クラス0.5Rに対応しています。

EM4TII - 特長とメリット

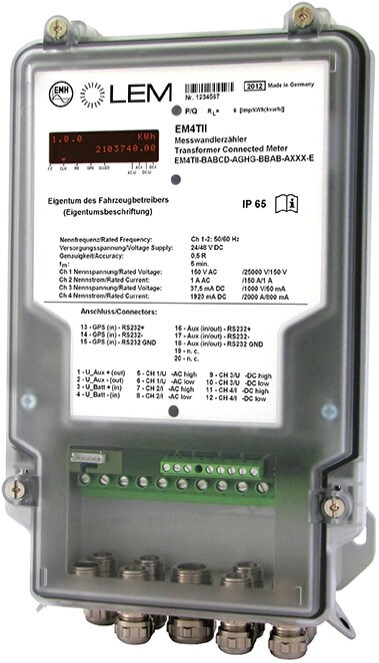

列車内エネルギーメーター em4t ii

主な特徴

  • EN 50463-2に準拠した精度 <0.5R
  • 電源（公称24Vおよび110V DC）と併用可能
  • 既存のトラクション・ネットワーク（DC600V～DC3kV、AC15kV 16.7Hz、AC25kV 50Hz）のACおよびDC信号の両方を計測する4入力チャンネル
  • EN 50463-xに準拠したデータ記録 EM4TII 2012 / EM4TII+ 2017に準拠したデータ記録
  • 消費および回生された有効エネルギーと無効エネルギーの測定
  • 負荷プロファイル保存の時間枠は1～15分
  • データ通信用RS232、RS422またはRS485インターフェース（モデムまたはローカル（プロトコルIEC 62056-21）経由）
  • GPS受信機用入力（オプション）
  • IP 65

代表的なアプリケーション

EM4TIIエネルギー・メーターは、以下の鉄道アプリケーション専用に設計されています：

  • オンボードトラクション

EM4TII ブロックダイアグラム

EM4TIIブロック図

EM4T II (トラクション用エネルギーメータ) - 規格準拠

EM4TII
EN 50463-x
EN 50155
EN 50121-3-2
EN 61373
EN 50124-1
IEC 62056-21

LEM EM4TII - ダウンロードと技術特性

製品情報ドキュメント供給範囲動作温度
EM4TII AC-MS DC-MS +XPS 110VDC, RS232Manual72 to 100-40 to 75°C
