APRシリーズ

PRiMEエアコア技術を採用した真の実効値（True RMS）スプリットコア電流センサ。

APRシリーズ – 真の実効値（True RMS）スプリットコア電流トランス

APRシリーズのスプリットコア電流トランスデューサは、交流電流の真の実効値（True RMS）測定を必要とする用途向けに設計されており、波形が歪んでいたり正弦波でなかったりする場合でも、正確な測定結果を保証します。10 Aから400 Aまでの調整可能な電流範囲をカバーするAPRセンサは、PRiME（ロゴフスキー）空芯技術とスプリットコア構造を採用しており、迅速かつ配線に干渉しない設置が可能です。

APRセンサーは、0～5 V、0～10 V、4～20 mAなど、複数の出力形式を選択可能であり、30 Hz～6 kHzという広帯域に対応しているため、急激に変化する信号を正確に測定できます。18 mmの開口径を備えたAPRデバイスは、高周波成分や波形歪みをTrue RMS検知を用いて正確に測定する必要がある、要求の厳しいエネルギーおよびオートメーション分野のアプリケーションに最適です。

APR - 特長とメリット

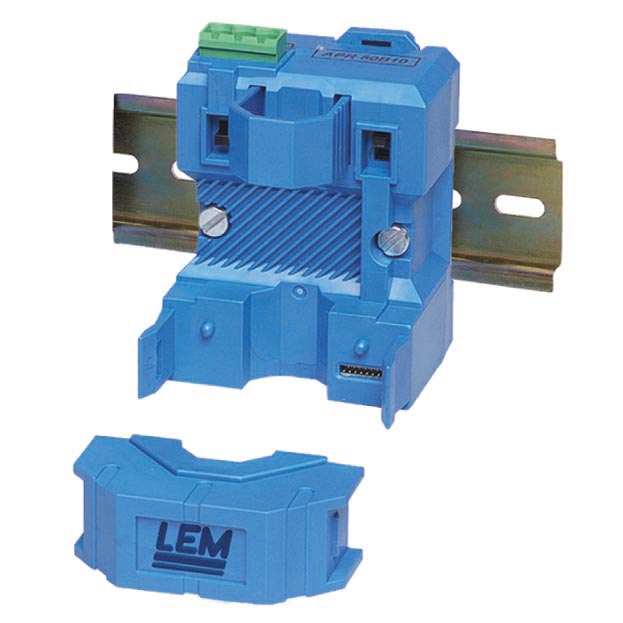

APRスプリットコア電流センサ

主な特徴

  • 真の実効値（True RMS）出力により、歪んだ波形でも正確な測定を保証
  • 非侵襲的な設置を可能にするスプリットコア設計
  • バージョンに応じて出力を選択可能：
    • 0～5 V DC または 0～10 V DC（APR B10）
    • 4～20 mA ループ給電式電流出力（APR B420L）
  • スイッチによる測定範囲の切り替えが可能
  • DINレールまたはパネル取り付け対応
  • UL 94 V0認定の絶縁プラスチックケース
  • VFDおよびSCRが生成する電流波形を正確に測定するように設計

メリット

  • 最大直径18 mmのケーブルに対応する広い開口部
  • 一次回路と二次回路間の高い絶縁性
  • 挿入損失を排除
  • True RMS検知により、非正弦波電流を正確に測定
  • 設置が簡単

代表的な用途

APRシリーズは、以下のような、波形が歪んだり急激に変化したりする過酷な用途向けに特別に設計されています：

  • VFD制御負荷：VFD出力におけるモーターの動作および負荷状態の監視
  • SCR制御負荷：位相角点火方式またはバースト点火方式のSCRシステムの正確な測定
  • スイッチング電源および電子安定器：正確な入力電力測定のための真の実効値（True RMS）検知

LEM APR - ダウンロードと技術特性

製品

在庫を確認

文書額面金額出力形式二次側定格信号値動作温度
APR 50 B10Datasheet
3D		10 A, 25 A, 50 AVoltage0-5V-20 to 60 °C
APR 50 B420LDatasheet
3D		10 A, 25 A, 50 ACurrent4-20mA-20 to 60 °C
APR 100 B10Datasheet
3D		50 A, 75 A, 100 AVoltage0-5V-20 to 60 °C
APR 100 B420LDatasheet
3D		50 A, 75 A, 100 ACurrent4-20mA-20 to 60 °C
APR 200 B10Datasheet
3D		100 A, 150 A, 200 AVoltage0-5V-20 to 60 °C
APR 200 B420LDatasheet
3D		100 A, 150 A, 200 ACurrent4-20mA-20 to 60 °C
APR 400 B10Datasheet
3D		200 A, 300 A, 400 AVoltage0-5V-20 to 60 °C
APR 400 B420LDatasheet
3D		200 A, 300 A, 400 ACurrent4-20mA-20 to 60 °C
