LA 200-500 SDシリーズ

ガルバニック絶縁による公称200ARMSのDC、ACパルス電流測定

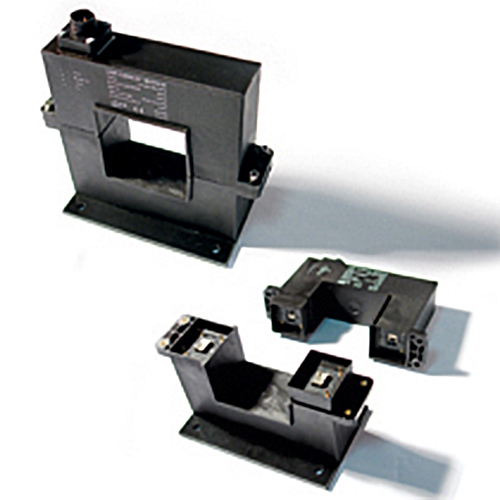

LA 200-500 SD電流センサ

LA 200-500 SDセンサファミリーは特にDC、AC、パルス電流の電子計測用に設計されており、一次側回路(ハイパワー)と二次側回路(電子回路)の間のガルバニック絶縁を保証します。

これらのセンサは分割コア・タイプで、パネル・マウント用です。一次導体が通過する67 x 67 mmの開口部を備えています。LA 200-500 SDセンサファミリーは優れた精度と迅速な応答時間で知られています。

これらの電流センサクローズドループのホール効果技術に基づいており、牽引電流測定アプリケーションにおける精度と信頼性に貢献しています。

LA 200-500 SD - 特長とメリット

LA 200-500 SD電流センサ

主な特徴

  • このトランスデューサーはスプリットコアを採用しています。一次側回路を切断することなく電流測定が可能(ハイパワー)
  • ホール効果を使用したクローズドループ(補償型)電流センサ
  • UL 94-V0に準拠した絶縁プラスチックケース

メリット

  • 優れた精度
  • 非常に優れた直線性
  • 低い温度ドリフト
  • 最適化された応答時間
  • 広い周波数帯域幅
  • 挿入損失がない
  • 外部干渉に対する高い耐性
  • 電流過負荷能力

代表的なアプリケーション

LA 200-500 SD電流センサはトラクションアプリケーションに特化して設計されています。これらのセンサは、様々な車両のトラクションシステム内で正確な電流測定が必要とされるシナリオでの使用に適しており、輸送やモビリティの分野で価値あるコンポーネントとなっています:

  • 単相または三相インバータ
  • 推進・制動チョッパー
  • 推進コンバータ
  • 補助コンバータ
  • バッテリー充電器
  • エネルギーメーター

LEM LA 200-500 SD - ダウンロード・技術特性

製品情報ドキュメント一次公称実効電圧電源電圧範囲動作温度
LA 200-SD/SP3Datasheet
3D
200 A24 to 24-30 to 70 °C

LA 200-500 SDセンサ - サンプル/見積もりを依頼する

サンプルやお見積もりをご希望ですか?下のお問い合わせボタンをクリックして、この製品シリーズについて必要な情報をお知らせください。営業チームより折り返しご連絡させていただきます。

お問い合わせ
