HSWシリーズ

xEV バッテリー管理システム(BMS) 高精度電流センサ

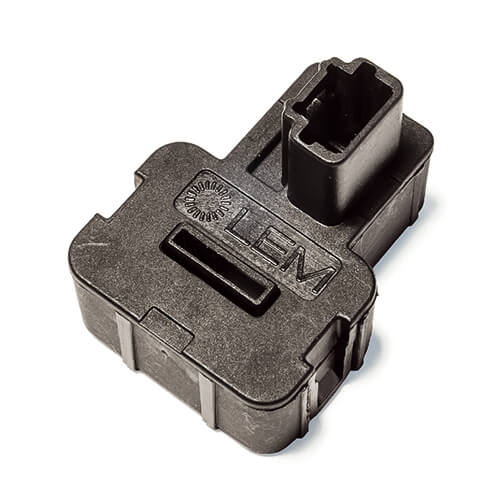

HSW - バッテリー管理システムセンサ

HSWシリーズは、一次(ハイパワー)回路と二次(電子)回路間の堅牢なガルバニック絶縁を特長とし、ハイパワー、高電圧の自動車環境におけるDCおよびAC電流の正確な測定に優れています。

HSW電流変換器では、同じハウジング内で±50~±400Aまでのさまざまな電流測定範囲を柔軟に選択でき、測定の冗長性を確保するためにデュアル出力を選択することもできます。

バッテリー管理システム(BMS)用に設計されたHSWセンサは、コンパクトなサイズと卓越した性能を誇ります。

競合他社と比較して、HSWセンサはLEMホールASIC設計の最高峰であり、卓越した精度、最小限のオフセット、非侵襲的な(絶縁された、損失のない)測定機能を提供します。HSWセンサは、クリッピング固定を使用してバスバーへの取り付けが容易で、車載規格に適合しているため、車載アプリケーションでの信頼性と耐久性を保証します。

HSWセンサは、要求の厳しいハイパワー、高電圧の車載環境用に調整されたホール効果集積回路を活用し、オープンループトランスデューサーとして動作します。

HSW - 特長とメリット

HSWバッテリー管理システム電流センサ

特徴

  • シングルコア/デュアルホール効果オープンループセンサ
  • 独立したデュアルレンジ  ハイレンジチャンネル +/- 1000A
  • コンパクトなセンサ
  • 低電圧アプリケーション
  • ユニポーラ+5 V DC電源
  • 一次電流測定範囲:最大±200 A
  • 動作温度範囲 -40 °C < t < +85 °C
  • 出力電圧:フル・レシオ・メトリック(感度とオフセットにおいて)
  • 過電流/不足電流検出
  • 逆電源電圧保護
  • グランドオープン回路

メリット

  • 非常に高い精度 < 0.9A誤差、T°Cで100Aレンジまで対応
  • 低レンジ測定の保証
  • 良好な直線性
  • 非常に低い磁気オフセット < 70mA
  • 低サーマルオフセットドリフト
  • 低熱感度ドリフト

代表的なアプリケーション

HSWセンサシリーズは、以下のような様々な自動車アプリケーションに最適です:

LEM HSW - ダウンロードと技術特性

製品紹介

オーダー

ドキュメント一次公称実効電圧供給範囲動作温度
HSW S01

Datasheet
3D
200 A5 to 5-40 to 105 °C

HSWセンサ - サンプル/見積もりを依頼する

サンプルやお見積もりをご希望ですか?下のお問い合わせボタンをクリックして、この製品シリーズについて必要な情報をお知らせください。営業チームより折り返しご連絡させていただきます。
