GO シリーズ半導体型電流センサ : GO SMSおよびGO SME

標準パッケージ、小型フットプリント、コスト効率の高い半導体型電流センサ

GOはLEM初の電流センサIC製品です。当社の開発チームによって設計され、標準パッケージで小さなフットプリントを保有し、費用対効果の高い電流センサにより多くの産業界のニーズを満たします。ASIC設計における当社チームの15年の経験が生かされ、GO SMEとGO SMSの2つの主要製品、SOIC 8と16のソリューションを提案します。これらの製品は、小型ドライブやe-bike、インバータ、DC/DCコンバータ、白物家電、OBCなど、産業用および車載用アプリケーションのACおよびDC電流測定に使用できます。

コスト効率と精度に優れたsoic 8パッケージ

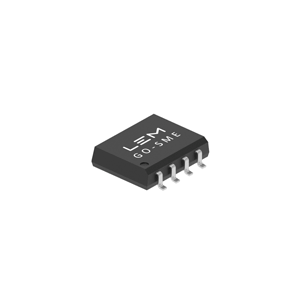

GO SME

LEM GO SME ICS 一体型電流センサ

主な特長

  • オープンループ電流トランスデューサ:50 A
  • 低電気抵抗 0.9 mΩ
  • 電源電圧 5 Vまたは3.3 V
  • 低消費電力
  • 周波数帯域:300 kHz
  • 磁気ヒステリシスなし
  • 一次側と二次側を4 mmのdClとdCpでガルバニック絶縁
  • 絶縁試験電圧 2400 V RMS
  • 標準的な表面実装PCBによる小さなフットプリント
  • AEC-Q-100グレード1

用途

  • 小型ドライブ
  • HVACインバータ
  • 家電製品
  • 太陽光パワコン
  • 電動アシスト自転車
  • 自動車および産業用

GO SME概要

製品名 感度 [mV/A] 電流測定範囲 [Apeak] 定格電流 [Arms]1 電源電圧 [Uc] レシオメトリック電圧出力 温度範囲 [°C]
GO 10-SME 80 ± 25 ±10 5V No -40 to 125°C
GO 20-SME 40 ± 50 ±20 5V No -40 to 125°C
GO 8-SME/SP2 100 ± 20 ±8 5V Yes -40 to 125°C
GO 12-SME/SP2 66 ± 30 ±12 5V Yes -40 to 125°C
GO 20-SME/SP2 40 ± 50 ±20 5V Yes -40 to 125°C
GO 10-SME/SP3 50 ± 25 ±10 3.3V No -40 to 125°C
GO 20-SME/SP3 25 ± 50 ±20 3.3V No -40 to 125°C
GO 8-SME/SP4 62,5 ± 20 ±8 3.3V Yes -40 to 125°C
GO 15-SME/SP4 41,67 ± 37.5 ±15 3.3V Yes -40 to 125°C
SOIC16パッケージのコストパフォーマンスと精度

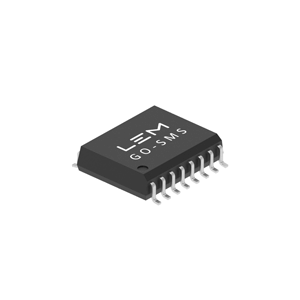

GO SMS

LEM GO SMS ICS 一体型電流センサ

主な特長

  • オープンループ電流トランスデューサ:75 A
  • 低電気抵抗 0.75 mΩ
  • 電源電圧 5 V または 3.3 V
  • 2出力過電流検出
  • 低消費電力
  • 周波数帯域:300 kHz
  • 磁気ヒステリシスなし
  • 一次側と二次側間のガルバニック絶縁:dCl 7.4 mm、dCp 7.4 mm
  • 絶縁試験電圧 4800 V RMS (UL 62368)
  • 標準的な表面実装PCBによる小さなフットプリント
  • AEC-Q-100グレード1

用途

  • 小型ドライブ
  • HVACインバータ
  • 家電製品
  • 太陽光パワコン
  • 自動車・産業用

GO SMS概要

製品名 感度 [mV/A] 電流測定範囲 [Apeak] 定格電流 [Arms]1 電源電圧 [Uc] レシオメトリック電圧出力 温度範囲 [°C]
GO 10-SMS 80 ± 25 ±10 5V No -40 to 125°C
GO 20-SMS 40 ± 50 ±20 5V No -40 to 125°C
GO 30-SMS 26,67 ± 75 ±30 5V No -40 to 125°C
GO 4-SMS/SP3 120 ± 10.4 ±4.17 3.3V No -40 to 125°C
GO 10-SMS/SP3 50 ± 25 ±10 3.3V No -40 to 125°C
GO 10-SMS/SP3 50 ± 25 ±10 3.3V No -40 to 125°C
GO 20-SMS/SP3 25 ± 50 ±20 3.3V No -40 to 125°C
GO 30-SMS/SP3 16,67 ± 75 ±30 3.3V No -40 to 125°C
GO 8-SMS/SP4 62,5 ± 20 ±8 3.3V Yes -40 to 125°C
GO 12-SMS/SP4 41,67 ± 30 ±12 3.3V Yes -40 to 125°C

規格と証明書

GO シリーズ
IEC 61800-5-1: 2007
IEC 62109-1: 2010
IEC 62368-1:2018 (supersedes IEC 60950-1: 2005)
UL 1577: 2014
UL 62368: 2019.
