HMSRシリーズ - 高絶縁半導体型電流センサ

過酷な環境での最適なソリューション。アナログとデジタル∆∑ビットストリーム出力の両方が利用可能。

HMSRシリーズは、LEMの最新の半導体型電流センサです。半導体パッケージの使用で得られるすべての利点を得ながら、ユニークな堅牢性を可能にする新しい絶縁コンセプトで、お客様のために設計されました。

HMSRは絶縁耐圧4.95kVを保証し、実験室では5.66kVまでの絶縁特性を得ております。このシリーズは、一次導体を絶縁するためのプレモールド設計と、ランディングパッド上で8mmのdCp/dCIを可能にする特別なフットプリントを備えています。HMSR内部にはマイクロコアが内蔵されているため、外部磁界の影響を受けにくく、精度も優れています。太陽光発電ーDC側、充電器などのアプリケーションに最適です。

パフォーマンスと優秀な堅牢性を両立

HMSR SMS

主な特長

オープンループ電流センサ
電圧出力
2出力過電流検出
単一電源 +5 V
一次側と二次側をガルバニック絶縁
低消費電力
表面実装型PCBへ実装可能なコンパクト設計
工場校正済み
高周波数帯域幅、超低損失磁気コア

用途

小型ドライブ
HVACインバータ
家電製品
太陽光パワコン

ダウンロード

技術資料

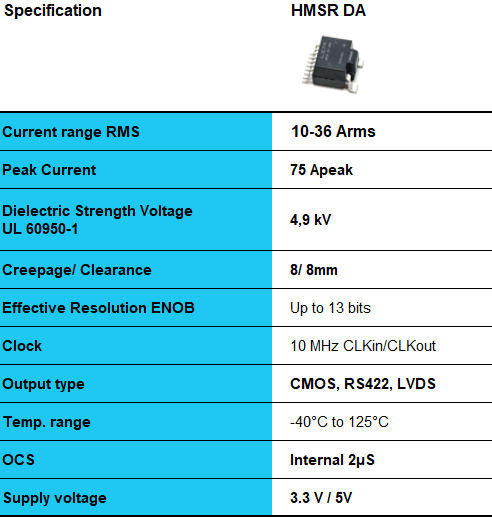

世界初のデジタル出力式半導体型電流センサ

HMSR DA

HMSR DAは、ΣΔビットストリーム出力を備えた世界初の半導体型電流センサです。最大13ビットの有効分解能(Effective Resolution)が可能なHMSR DAは、低ノイズ電流センシングのニーズに最適です。

主な特長

シャントとデジタルアイソレータから置き換えコスト、設置面積と高電圧側の消費電流を削減
サーボドライブ、ロボット、その他の高精度アプリケーションに効率的な性能を提供
10MHzクロック入出力によるΣΔビットストリーム出力
有効ビット数（ENOB）11～13ビットの高分解能
多種出力モードに対応：シングルエンドCMOS、差動RS422、LVDS、マンチェスタ方式
2µsの高速内部OCD

用途

小型ドライブ
サーボドライブ、ロボット、SMTマウンタ
家電製品
太陽光パワコン

HMSR SMS一覧

製品名	感度 [mV/A］	電流測定範囲 [Apeak］	定格電流 [Arms]1	電源電圧 [Uc］	レシオメトリック電圧出力	温度範囲 [°C］
HMSR 6-SMS	133,33	± 15	± 6	5V	No	-40 to 125°C
HMSR 8-SMS	100	± 20	± 8	5V	No	-40 to 125°C
HMSR 10-SMS	80	± 25	±10	5V	No	-40 to 125°C
HMSR 15-SMS	53,33	± 37.5	±15	5V	No	-40 to 125°C
HMSR 20-SMS	40	± 50	± 20	5V	No	-40 to 125°C
HMSR 30-SMS	26,67	± 75	± 30	5V	No	-40 to 125°C

ダウンロード

技術文書

データシートのダウンロード

セレクションガイドをダウンロード

HMSR DAについて

製品名	感度 [mV/A］	電流測定範囲 [Apeak］	定格電流 [Arms]	電源電圧 [Uc］	レシオメトリック電圧出力	温度範囲 [°C］
HMSR DA 10/4– 50000	4	± 10	±4	5V	2W CMOS CLK Out	-40 to 125°C
HMSR DA 10/4 – 54000	4	± 10	±4	5V	4W RS 422 CLK Out	-40 to 125°C
HMSR DA 15/6 – 50000	2,666	± 15	±6	5V	2W CMOS CLK Out	-40 to 125°C
HMSR DA 15/6 – 54000	2,666	± 15	±6	5V	4W RS 422 CLK Out	-40 to 125°C
HMSR DA 25/10 – 50000	1,6	± 25	±10	5V	2W CMOS CLK Out	-40 to 125°C
HMSR DA 25/10 – 54000	1,6	± 25	±10	5V	4W RS 422 CLK Out	-40 to 125°C
HMSR DA 75/30 – 50000	0,533	± 75	±30	5V	2W CMOS CLK Out	-40 to 125°C
HMSR DA 75/30 – 54000	0,533	± 75	±30	5V	4W RS 422 CLK Out	-40 to 125°C
