HXNシリーズ

定格5～50Aの直流、交流、およびパルス微小電流の測定（電気的絶縁付き）

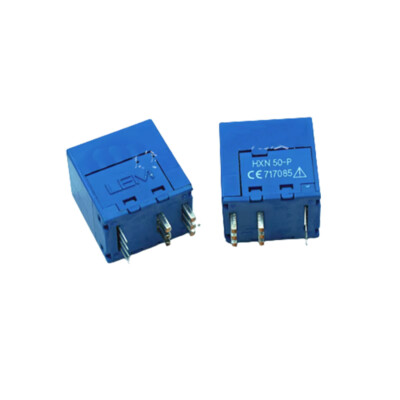

HXNシリーズ – コンパクトなホール効果電流センサ

HXNシリーズは、5～50 Aの直流、交流、およびパルス電流の測定に特化した、小型のホール効果電流センサの統合ラインナップであり、電気的絶縁を確保しています。

HXシリーズと同様、HXNセンサはPCB実装用に設計されており、産業用電子システム向けにコンパクトさ、軽量性、およびコスト効率を重視しています。

HXNセンサは、基板面積をわずか2.93 cm²しか占有せず、電圧出力を提供し、最大3 × Ipnまでの電流測定に対応しています。

幅広いHXシリーズとは異なり、HXNシリーズはモデル数が少なく、±12～±15 Vのデュアル電源でのみ動作するため、選定やシステム設計が容易になります。

HXNシリーズは、オープンループ・ホール効果技術を採用しており、コンパクトで標準化されたソリューションを必要とする産業用途において、信頼性が高く正確な電流検出を実現します。

HXN製品は、産業用途向けに設計されています。これらの電流センサは、以下のような幅広い場面で活用されています：

製品	文書	額面価格	供給電圧範囲	供給電圧範囲
HXN 05-P	Datasheet 3D	5 A	15 to 15	-25 to 85°C
HXN 10-P	Datasheet 3D	10 A	15 to 15	-25 to 85°C
HXN 20-P	Datasheet 3D	20 A	15 to 15	-25 to 85°C
HXN 25-P	Datasheet 3D	25 A	15 to 15	-25 to 85°C
HXN 50-P	Datasheet 3D	50 A	15 to 15	-25 to 85°C

サンプルや見積もりをご希望ですか？以下の「お問い合わせ」ボタンをクリックし、この製品シリーズに関するご希望の情報を送信してください。営業チームより折り返しご連絡いたします。
