電流センサICの精度とスマート設計の融合

一体型電流センサが外乱をキャンセルする仕組みを理解する

厳しい環境でも優れた精度を維持

LEMの一体型電流センサ（ICS）は、幅広い用途でコンパクト、コスト効率、高性能の電流測定を実現するように設計されています。電気絶縁性と高いサージ耐性を持つだけでなく、その主な強みの1つは、外部の磁気障害や温度変化が信号に影響を与える可能性のある厳しい環境においても、優れた精度を維持する能力です。GOシリーズのような製品は、先進のパッケージングと小さな差動ホール効果センシング原理を組み合わせ、スペース、コスト、堅牢性が重要な今日の自動車および産業用アプリケーションの要件を満たします。

差動測定原理

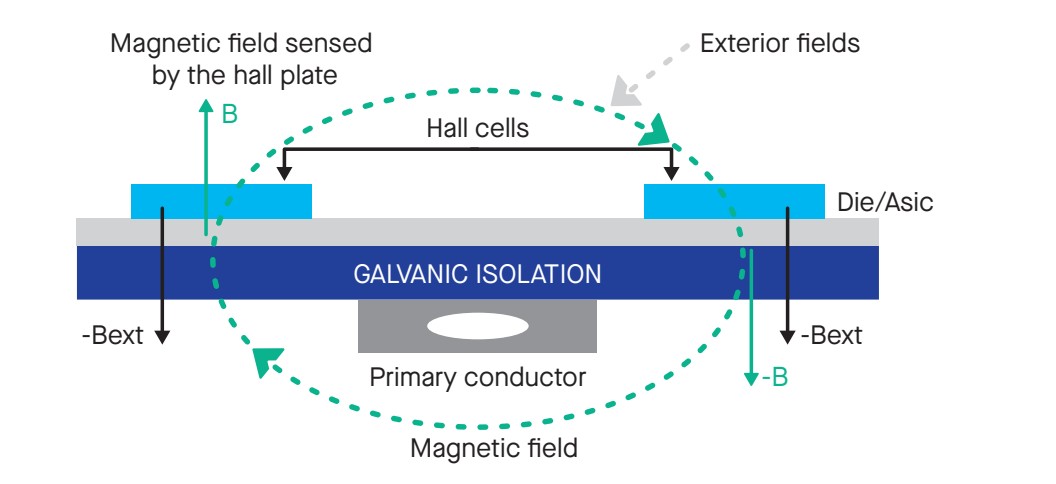

従来のホール効果電流センサは、磁界を集中させ、外部干渉からセンサをシールドするために磁性体コアに依存している。効果的ではありますが、このアプローチはバルク、コスト、熱定数をもたらします。LEMの電流センサIC技術は、磁気コアを完全に排除することで、よりスマートなアプローチを取っています。その代わりに、2つの整合ホール効果素子を通電導体の反対側に対称的に配置します。各センサは、ターゲット磁界（B）と外部浮遊磁界（Bext）の両方をピックアップします。これらのホールセルは差動構成で配線されています。

(B + B_ext) − (-B + B_ext) = 2B

その結果、外来磁界は効果的にキャンセルされ、目的の信号は2倍に増幅される。この革新的な構造により、センサICは磁気コアを必要とせず、過酷な環境でも精度と堅牢性を維持することができます。また、この構成では、対称配置と差動配線が環境からの静的磁気バイアスを本質的にキャンセルするため、残留磁気オフセットが発生しない。残るのは、校正が容易な電気的オフセットのみです。

エラー源の内訳

電流センシングの精度は単一の数値で定義されるものではなく、基準電圧偏差、オフセット、直線性、感度ドリフトを含む多くのパラメータの結果です。LEMは、室温および全動作温度範囲にわたって、これらの要素を定量化する体系的なアプローチを取っています。

室温（+25 °C）での誤差

室温では、総誤差の主な要因は以下の通りである：

基準電圧誤差（Ɛ）：レシオメトリック出力における内部基準電圧の偏差
オフセット誤差（Ɛ）：電流を流さない場合の出力値
感度誤差 (Ɛ)：期待ゲインと実ゲインの間のばらつき（mV/A）
直線性誤差（Ɛ）：完全な線形応答からの偏差

各パラメーターは定量化され、絶対値（mVまたはA）または相対値（％）で測定される。グローバル誤差を推定するために、LEMは2つのモデルを使用します：

最大誤差：最大誤差：ワーストケースの個別誤差の合計
二乗平均平方根（RSS）：独立誤差を仮定した、より現実的な推定値

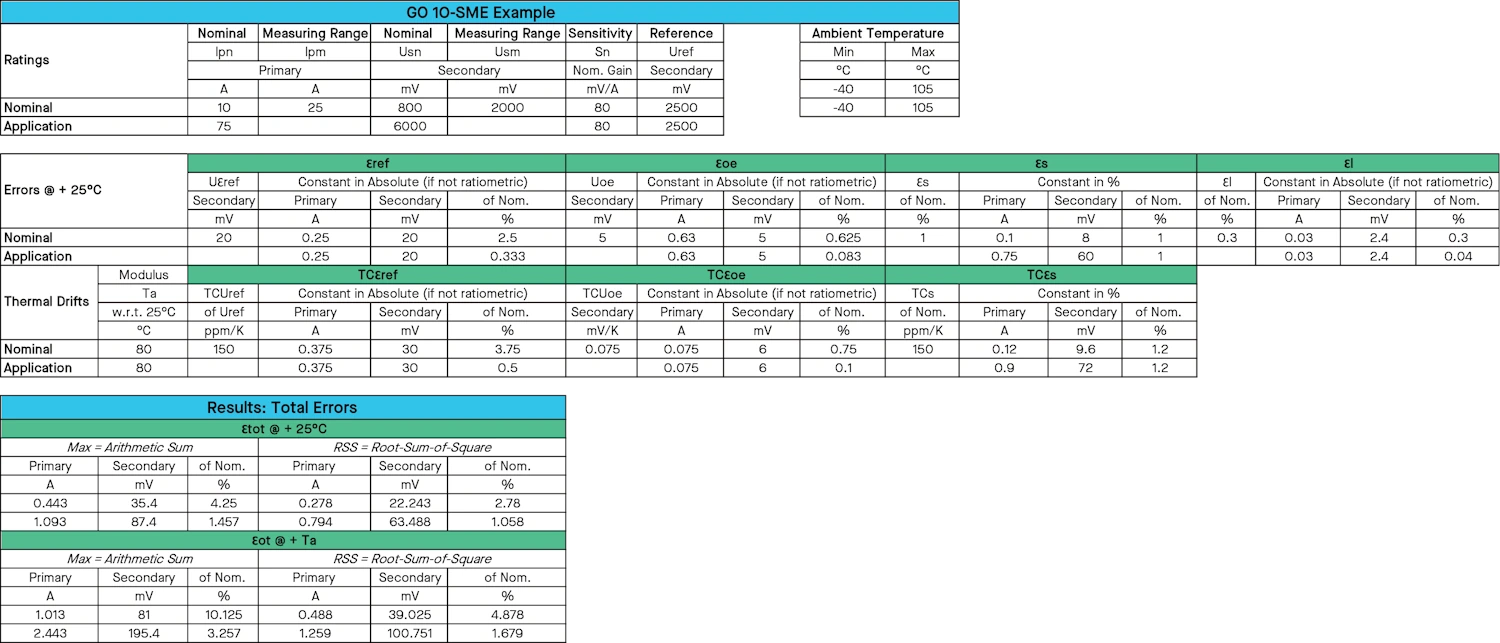

GO 10-SMEの例

最大誤差：87.4 mV（二次側）または1.46%
RSS推定値：63.5 mVまたは1.06

動作範囲にわたる熱ドリフト

電流センサICは、通常-40℃～+105℃以上の広い温度範囲にわたって精度を維持する必要があります。温度変化により、基準電圧、オフセット、感度にドリフトが生じる。

TCref: 基準電圧の変動
TCo：温度オフセット・ドリフト（mV/℃）
TCS：感度ドリフト（ppm/°C)

同じ RSS メソッドを使用することで、熱ドリフトの合計を推定し、室温誤差と組み合わせることで、完全なエラーバジェットを提供することができます。センサ固有の熱ドリフトは設計により最小限に抑えられますが、特にセーフティクリティカルなアプリケーションでは、多くのシステムが既知の熱挙動曲線（TCo、TC）を利用したソフトウェアベースの補正を実装できます。

GO 10-SME の例

最大誤差： 195.4 mV (3.25%)
RSS推定値：100.75 mV (1.68%)

アプリケーションを成功に導く電流センサICの精度

EVパワートレイン、ソーラーインバータ、産業用モータドライブなどのアプリケーションでは、性能と安全性の両方を確保するために、正確で一貫性のある電流フィードバックが求められます。わずかな測定誤差でも、次のような結果を招く可能性があります：

電力変換効率の低下
保護機能の起動
システム性能の低下

再現性もまた重要です。センサは、同じ入力に対して、時間、電力サイクル、熱的エクスカーションを超えて同じ出力に戻る能力です。LEMの一体型電流センサの設計は、ヒステリシスと長期ドリフトについて厳密にテストされ、システムの全寿命期間中一貫したフィードバックを保証します。

LEMのICS技術は、以下のような問題を防ぐのに役立ちます：

外部磁気干渉の最小化による高い再現性
温度変化に対する安定した性能
フェライトコアや余分なシールドを必要としないコンパクトな設計

一体型電流センサ - 電流センシングの未来

LEMの電流センサICは、スマートな設計を具現化し、磁気コアのかさ増しやコスト増を伴うことなく、高精度の電流センシングを実現します。これらは、堅牢性、外乱への耐性、熱安定性を確保しながら、コンパクトなフォームファクターで進化する規格に適合するように設計されています。レシオメトリック出力、シグナル・コンディショニング、パッケージングにおける継続的な技術革新により、集積型電流センサ技術は、より小さく、よりスマートで、より信頼性の高い電流センシング・ソリューションを実現する重要な技術として位置づけられています。
