HAM - 車載用電流センサ
HAMシリーズは、一次側回路（ハイパワー）と二次側回路（電子回路）をガルバニック分離した自動車用アプリケーションのDC、ACまたはパルス電流の電子計測用です。
HAMシリーズは、同じ筐体で異なる電流測定範囲（±100Aから±300Aまで）を選択できます。

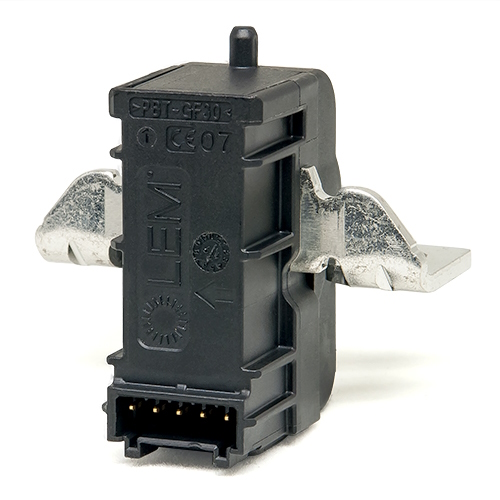

HAM 250-S04は、高い一次電流リップルを伴う高周波アプリケーション電流用に設計されています。
HAM車載用電流センサはホール効果オープンループセンサです。
HAM - 特長とメリット
主な特徴
- ホール効果オープンループセンサ
- 高電圧アプリケーション
- ユニポーラ+5 V DC電源
- 一次電流測定範囲：最大±250 A
- 最大RMS一次許容電流：バスバーによりT < +150 °Cと定義
- 動作温度範囲 -40 °C < T < +125 °C
- 出力電圧：フル・レシオ・メトリック（感度とオフセットにおいて）
- 低自己発熱で高周波一次電流リップルを可能にするフェライト材磁気コア
メリット
- 優れた精度
- 非常に優れた直線性
- 非常に低い熱オフセットドリフト
- 非常に低い熱感度ドリフト
- 高い周波数帯域幅
- 非挿入損失
- 非常に速い遅延時間
代表的なアプリケーション
HAM電流センサは、車載アプリケーション、特に車載モータ制御に使用されます：
- 燃料電池用DC / DCコンバータ、xEVまたはPHEV用
- DC / ACインバータ
LEM HAM - ダウンロードと技術特性
| 製品 | オーダー | ドキュメント | 一次公称実効電圧 | 電源電圧範囲 | 動作温度 |
|---|---|---|---|---|---|
| HAM 250-S04 | Datasheet 3D Application Note | -250 A, 250 A | 5 to 5 | -40 to 125 °C |
