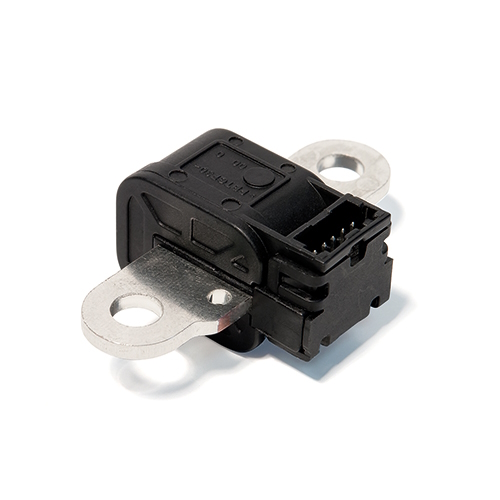

HSN - 自動車用電流センサ
HSN電流センサシリーズは、高出力・低電圧の自動車用途において、直流、交流、またはパルス電流を電子的に測定するために特別に設計されており、一次回路（高出力）と二次回路（電子回路）間の絶縁を確実に確保します。
HSNシリーズの特徴の一つは、同一筐体内でさまざまな電流測定範囲に対応できる点です。
このシリーズの中で、HSNBVシリーズはバッテリー管理システム（BMS）向けに特別に設計されており、一方、HSNDRシリーズは自動車用モーター制御アプリケーションの要件を満たすように設計されています。
HSNシリーズの自動車用電流センサーは、オープンループ・ホール効果の原理に基づいて動作し、自動車用途において正確かつ信頼性の高い電流測定を実現します。
HSNDR、HSNBV – 主な機能とメリット
特長
- 比抵抗式センサ
- ホール効果を用いたオープンループ型トランスデューサ
- 低電圧用途
- 単極 +5 V DC 電源
- 一次側許容最大実効電流：バスバーの仕様により T < +150 °C となるように定義
- 動作温度範囲：−40 °C < T < 125 °C
- 出力電圧：完全比抵抗式（感度およびオフセット）
主な特徴
- 優れた精度
- 非常に良好な直線性
- 極めて低い温度オフセットドリフト
- 極めて低い温度感度ドリフト
- 絶縁分離
- 非侵襲型ソリューション
- 広い周波数帯域幅（HSNDR）
- 極めて高速な応答時間（HSNDR）
代表的な用途
HSNBVシリーズは、バッテリー管理システム（BMS）用途向けに特別に設計されています：
- バッテリー管理
- EV、ハイブリッド車、および商用車
- 48Vバッテリー
HSNDRシリーズは、主に自動車用モーター制御用途を対象としています：
- スタータージェネレーター
- インバーター
- EV向けアプリケーション
- DC/DCコンバーター
LEM HSN – ダウンロードおよび技術仕様
HSNBVシリーズ
| 製品 | 在庫を確認 | 文書 | 額面金額 | 供給電圧範囲 | 動作温度 |
|---|---|---|---|---|---|
| HSNBV-D09 | Datasheet 3D | 50 A, 500 A | 5 to 5 | -40 to 125°C | |
| HSNBV-D06 | Datasheet 3D | 50 A, 300 A | 5 to 5 | -40 to 125°C | |
| HSNBV-D05 | Datasheet 3D | 50 A, 400 A | 5 to 5 | -40 to 125°C | |
| HSNBV-D15 |
| Datasheet 3D | 200 A, 600 A | 5 to 5 | -40 to 125°C |
| HSNBV 100-R00 |
| Datasheet 3D | 100 A, 100 A | 5 to 5 | -40 to 125°C |
| HSNBV 800-R02 | Datasheet 3D | 800 A, 800 A | 5 to 5 | -40 to 125°C | |
| HSNBV 800-R01 | Datasheet 3D | 800 A, 800 A | 5 to 5 | -40 to 125°C | |
| HSNBV 900-R00 |
| Datasheet 3D | 900 A, 900 A | 5 to 5 | -40 to 125°C |
HSNDRシリーズ
| 製品 | 在庫を確認 | 文書 | 額面金額 | 供給電圧範囲 | 動作温度 |
|---|---|---|---|---|---|
| HSNDR-D01 | Datasheet 3D Application Note | 100 A, 500 A | 5 to 5 | -40 to 125°C | |
| HSNDR 700-S00 | Datasheet 3D Application Note | 700 A | 5 to 5 | -40 to 125°C | |
| HSNDR 700-S05 |
| Datasheet Application Note | 700 A | 5 to 5 | -40 to 125°C |
| HSNDR 900-R00 | Datasheet 3D Application Note | 900 A, 900 A | 5 to 5 | -40 to 125°C | |
| HSNDR 1000-S05 | Datasheet Application Note | 1000 A | 5 to 5 | -40 to 125°C |
HSNセンサ – サンプル・お見積りのご依頼
サンプルや見積もりをご希望ですか？以下の「お問い合わせ」ボタンをクリックし、この製品シリーズに関するご希望の情報を送信してください。営業チームより折り返しご連絡いたします。
