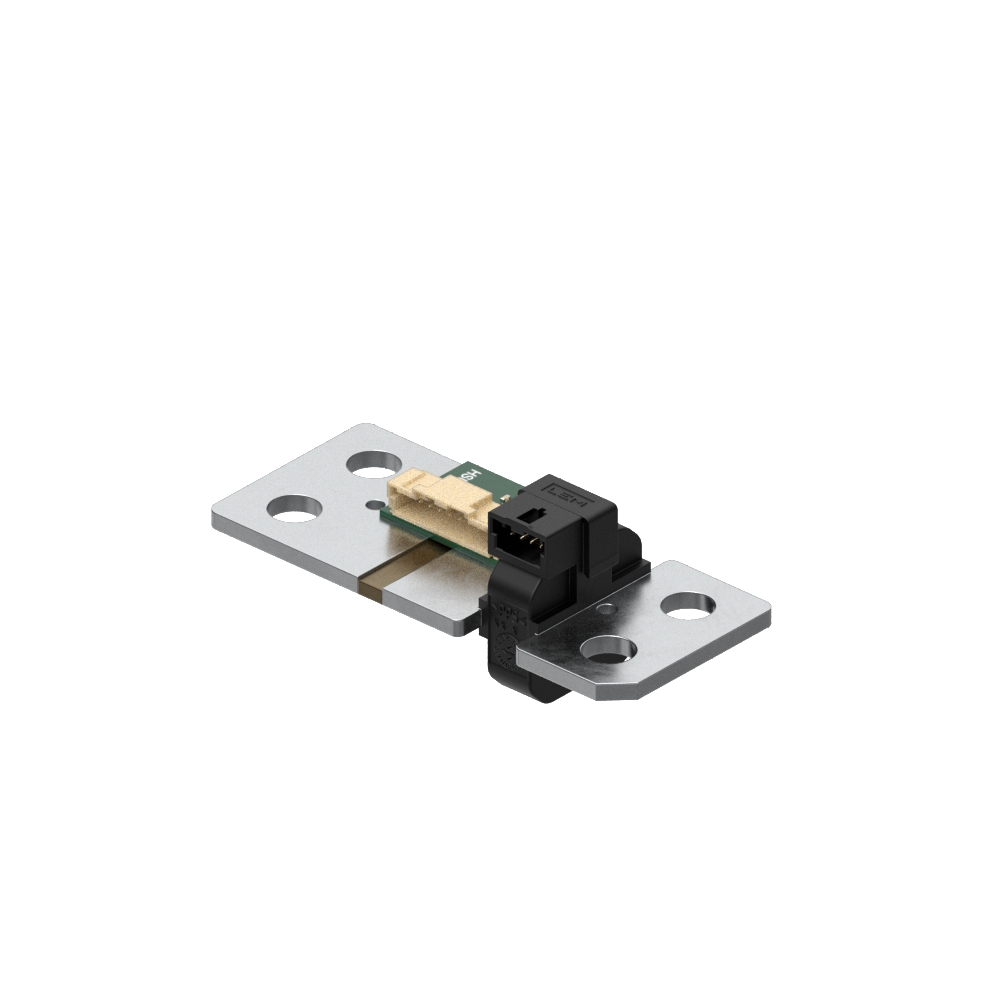

HSU - EVおよびPHEV用バッテリー電流センサ
ハイブリッド・スーパーバイジング・ユニット（HSU）は、電気自動車やハイブリッド車のバッテリーパックのDCおよびAC測定用に設計されたハイブリッド・バッテリー電流センサです。シャント効果とホール効果の2つの電流測定チャンネルを備えています。
両チャンネルとも、一次電流測定範囲は最大±2000A。
シャント効果チャンネルは、サーミスタとコネクタを内蔵したシャント抵抗にPCBAを取り付けたもので、オープンループトランスデューサーはホール効果集積回路を使用している。
HSUは、高い絶縁レベルと優れた精度を提供し、一次締め付け取り付け用に設計されています。
これらの特長により、自動車用途に最適です。
HSU - 特長と利点
主な特徴
- ホール効果チャンネルとシャントチャンネルを使用したオープンループトランスデューサ
- 高い絶縁レベル
- ホール効果用ユニポーラ+5 V DC電源
- 一次電流測定範囲：シャントとホールの両方で最大±2000 A（10 s）
- 最大RMS一次許容電流：バスバー、磁気コアまたはASICにより定義 T < +125 °C
- 動作温度範囲 -40 °C < T < +125 °C
- 出力電圧：ホール効果チャンネル用の完全なレシオ・メトリック（感度とオフセット）。
メリット
- 優れた精度
- 非常に優れた直線性
- 非常に低い熱オフセットドリフト
- 非常に低い熱感度ドリフト
代表的なアプリケーション
HSU電流センサは、自動車分野のさまざまな用途に使用されています。例えば、以下のようなものがあります：
- バッテリー管理
- EV、ハイブリッド車、実用車
ビデオ
HSUの紹介
LEM HSU - ダウンロードと技術特性
製品 | ドキュメント | 額面金額 | 供給範囲 | 精度 | 帯域幅 | 感度 | 動作温度 | 実装 |
|---|---|---|---|---|---|---|---|---|
| HSU00 | Datasheet 3D | 2000 A | 0 - 5V | 5 % | 35 Hz | 1 mV/A | -40 to 125°C | On primary fastening |
| HSU01 | Datasheet 3D | 2000 A | 0 - 5V | 5 % | 35 Hz | 1 mV/A | -40 to 125°C | On primary fastening |
| HSU03 | Datasheet 3D | 2000 A | 0 - 5V | 5 % | 35 Hz | 1 mV/A | -40 to 125°C | On primary fastening |
| HSU04 | Datasheet 3D | 2000 A | 0 - 5V | 5 % | 35 Hz | 1 mV/A | -40 to 125°C | On primary fastening |
