LPSRシリーズ
よりシンプルで経済的なソリューションでありながら、フラックスゲート並みの精度を実現する、高度な閉ループ・ホールセンシング技術。

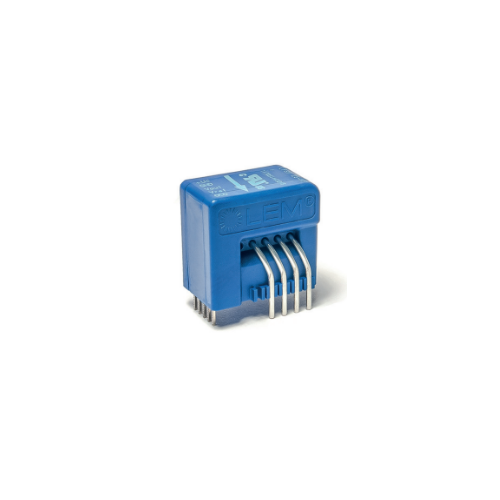

LPSR - 電流センサ
LPSRシリーズの電流センサは、保護機能を内蔵し、小電流測定に特化しています。最大50Aまでの直流、交流、およびパルス電流の検出に対応するように設計されたLPSRシリーズは、一次導体と基準電圧へのアクセスを内蔵した閉ループ型ホール効果技術を採用しています。
LPSRシリーズの大きな特徴は、過電流検出出力を備えていることで、システムレベルでの異常電流状態を直接監視できる点です。4ピンの一次側実装形状により、沿面距離および空間距離が9.9 mmに拡大され、高い絶縁要件に対応しています。これらの特徴により、LPSRシリーズは、測定と保護の両方が重要な産業用電源および制御用途に特に適しています。
LPSR – 機能とメリット
主な特徴
- 閉ループ式マルチレンジ電流トランスデューサ
- 電圧出力
- 単極電源電圧
- PCB実装向けのコンパクト設計
- 4.1 × I P N での過電流検出
- コストパフォーマンスに優れる
- さまざまなフットプリントでのPCB実装に対応（3本または4本の一次ピン、各種レイアウト）
- 一次導体を内蔵
- コンパクト設計
- +105°C において最大 2% の高い総合精度
メリット
- オフセットドリフトが極めて小さい
- dv/dtに対する耐性が極めて高い
- 応答時間が0.4 µs未満と高速
- 2つのモード（Ref INおよびRef OUT）を備えたリファレンスピン
- ユニポーラ測定用の拡張測定範囲
代表的な用途
LPSR製品は産業用途向けに設計されており、さまざまな用途において幅広い機能を果たします：
- AC可変速およびサーボモーター用ドライブ
- DCモーター用ドライブ向け静止型変換装置
- バッテリー駆動アプリケーション
- 無停電電源装置（UPS）
- スイッチング電源（SMPS）
- 溶接用電源
- 太陽光発電用インバータ
LEM LPSR – ダウンロードおよび技術仕様
| 製品 | 在庫を確認 | 文書 | 額面価格 | 二次側名目信号値 | 動作温度 |
|---|---|---|---|---|---|
| LPSR 6-NP | Datasheet 3D | 6 A | 2.5 +/- 0.625 V | -40 to 105 °C | |
| LPSR 15-NP | Datasheet 3D | 15 A | 2.5 +/- 0.625 V | -40 to 105 °C | |
| LPSR 25-NP | Datasheet 3D | 25 A | 2.5 +/- 0.625 V | -40 to 105 °C | |
| LPSR 50-NP | Datasheet 3D | 50 A | 2.5 +/- 0.625 V | -40 to 105 °C | |
| LPSR 50-NP/SP2 | Datasheet 3D | 50 A | 2.5 +/- 0.625 V | -40 to 105 °C |
LPSRセンサ – サンプル・お見積りのご依頼
サンプルや見積もりをご希望ですか？以下の「お問い合わせ」ボタンをクリックし、この製品シリーズについて必要な情報をご記入ください。弊社営業チームより、折り返しご連絡いたします。
