GXS 系列

高带宽、固定和比率输出，带 600Vdc 隔离 集成式电流传感器

GXS 系列是 LEM 电流传感器 IC 解决方案，专为精确测量工业和汽车环境中的交流和直流电流而设计。

该传感器可在嘈杂环境中抵御外部电场的干扰。

该器件具有电隔离和先进的信号调节功能，可通过初级导体提供精确的电流检测。初级导体（引脚 1 和 4）的电阻相对较低，仅为 1.2 mΩ，从而确保了效率，并将功率损耗降至最低。

GXS 系列能够测量 5A 至 60A 的电流，最高温度可达 125°C。

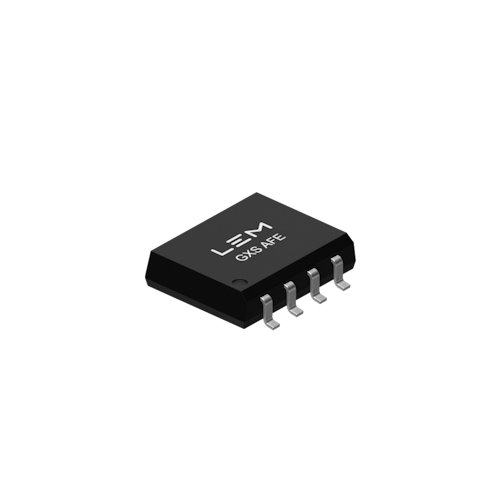

SOIC 8 封装节省空间的解决方案

GXS ANF

GXS ANF 电流传感器集成电路

主要特点

  • 开环多量程电流传感器： 5-60A
  • 低电阻：1.2 mΩ
  • 电源电压：5 V 或 3.3 V
  • 比率输出和固定输出
  • 高带宽：400kHz
  • 1.5us 响应时间
  • 初级和次级之间的电隔离，dCI 为 4 毫米，dCp 为 4 毫米
  • 承受隔离电压 (VISO)： 3000Vrms
  • 基本隔离工作电压 600Vdc/424Vrms
  • 最大浪涌隔离耐受电压 (VIOSM)：6kV
  • CMTI > 100V/ns
  • 工作温度：-40°C ~ 125°C

应用

下载

技术文档

下载规格书
下载应用说明
下载选择指南
下载香料模型

GXS ANF 一览

产品名称

查看库存

标称
灵敏度 [mV/A]

电流测量
量程 [Apeak]

额定电流 [Arms]1

电源电压 [Uc］

比率
电压输出

温度范围 [°C]

GXS ANF 5-2 30001A



264

5

2

3,3V

Yes

-40 to 125°C

GXS ANF 5-2 50101A



400

5

2

5V

Yes

-40 to 125°C

GXS ANF 10-4 51101A



400

10

4

5V

Yes

-40 to 125°C

GXS ANF 10-4 50101A

200

10

4

5V

Yes

-40 to 125°C

GXS ANF 10-4 30101A



132

10

4

3.3V

Yes

-40 to 125°C

GXS ANF 10-4 31101A



264

10

4

3.3V

Yes

-40 to 125°C

GXS ANF 10-4 50001A



200

10

4

5V

Yes

-40 to 125°C

GXS ANF 20-8 50101A

100

20

8

5V

Yes

-40 to 125°C

GXS ANF 20-8 51101A

200

20

8

5V

Yes

-40 to 125°C

GXS ANF 20-8 50001A



100

20

8

5V

Yes

-40 to 125°C

GXS ANF 20-8 30101A



66

20

8

3.3V

Yes

-40 to 125°C

GXS ANF 20-8 30001A



66

20

8

3.3V

Yes

-40 to 125°C

GXS ANF 25-10 50001A

80

25

10

5V

Yes

-40 to 125°C

GXS ANF 25-10 50101A



80

25

10

5V

Yes

-40 to 125°C

GXS ANF 30-12 30101A



44

30

12

3.3V

Yes

-40 to 125°C

GXS ANF 30-12 50101A



66.67

30

12

5V

Yes

-40 to 125°C

GXS ANF 30-12 50001A



66.67

30

12

5V

Yes

-40 to 125°C

GXS ANF 30-12 51101A



133.3

30

12

5V

Yes

-40 to 125°C

GXS ANF 30-12 30001A



44

30

12

3.3V

Yes

-40 to 125°C

GXS ANF 40-16 30101A



33

40

16

3.3V

Yes

-40 to 125°C

GXS ANF 40-16 50101A



50

40

16

5V

Yes

-40 to 125°C

GXS ANF 50-20 50001A

40

50

20

5V

Yes

-40 to 125°C

GXS ANF 50-20 50101A



40

50

20

5V

Yes

-40 to 125°C

GXS ANF 50-20 51001A



80

50

20

5V

Yes

-40 to 125°C

GXS ANF 50-20 30101A



26.4

50

20

3.3V

Yes

-40 to 125°C
