HMSR系列 - 高绝缘集成电流传感器

恶劣环境的最佳解决方案

有模拟和数字比特数据流输出两种形式

HMSR系列是莱姆最新推出的集成电流传感器系列。它专为我们的客户设计，具备电流传感器集成电路的所有优势，同时采用了新的隔离概念，确保独特的鲁棒性。

HMSR具有4.95kV隔离耐压和5.66kV实验室测试电压。该系列采用预成型封装工艺设计，特殊的封装使得产品在PCB上满足8毫米的电气间隙和爬电距离要求。HMSR内部的集成微磁芯使其对外部磁场有很强抗干扰能力及高精度。该系列特别适用于太阳能直流侧、充电模块等应用。

将性能与令人难以置信的鲁棒性相结合

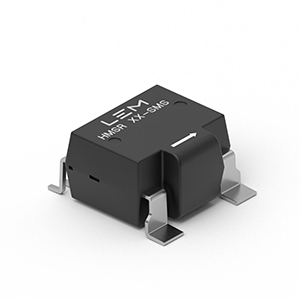

HMSR SMS

下载

产品名称	标称灵敏度[mV/A]	电流测量范围[Apeak]	标称电流[Arms]1	电源电压[Uc］	成比率电压输出	温度范围 [°C]
HMSR 6-SMS	133,33	± 15	± 6	5V	No	-40 to 125°C
HMSR 8-SMS	100	± 20	± 8	5V	No	-40 to 125°C
HMSR 10-SMS	80	± 25	±10	5V	No	-40 to 125°C
HMSR 15-SMS	53,33	± 37.5	±15	5V	No	-40 to 125°C
HMSR 20-SMS	40	± 50	± 20	5V	No	-40 to 125°C
HMSR 30-SMS	26,67	± 75	± 30	5V	No	-40 to 125°C

首款带数字输出的集成电流传感器

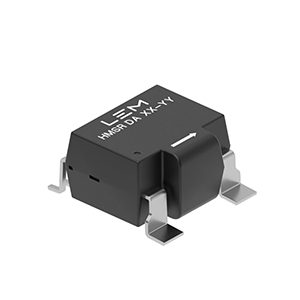

HMSR DA是第一个具有Sigma Delta比特数据流输出的集成电流传感器。HMSR DA能够达到13比特的有效分辨率，是满足低噪声电流感应需求的理想选择。

下载

视频

HMSR DA，首个采用 Sigma Delta 比特流输出的 ICS

HMSR DA一览

产品名称	标称灵敏度 [mV/A］	电流测量范围 [Apeak］	标称电流 [Arms]1	电源电压 [Uc］	输出模式	度范围[°C］
HMSR DA 10/4– 50000	4	± 10	±4	5V	2W CMOS CLK Out	-40 to 125°C
HMSR DA 10/4 – 54000	4	± 10	±4	5V	4W RS 422 CLK Out	-40 to 125°C
HMSR DA 15/6 – 50000	2,666	± 15	±6	5V	2W CMOS CLK Out	-40 to 125°C
HMSR DA 15/6 – 54000	2,666	± 15	±6	5V	4W RS 422 CLK Out	-40 to 125°C
HMSR DA 25/10 – 50000	1,6	± 25	±10	5V	2W CMOS CLK Out	-40 to 125°C
HMSR DA 25/10 – 54000	1,6	± 25	±10	5V	4W RS 422 CLK Out	-40 to 125°C
HMSR DA 75/30 – 50000	0,533	± 75	±30	5V	2W CMOS CLK Out	-40 to 125°C
HMSR DA 75/30 – 54000	0,533	± 75	±30	5V	4W RS 422 CLK Out	-40 to 125°C
