HMSR SERIES

The best solution for harsh environments

集成式电流传感器

HMSR系列,首款集成式电流传感器,具有占板面积小、抗干扰性能好、高性能等特点

HMSR系列是LEM首款集成式电流传感器。该系列产品设计使我们的客户能够受益于ICS技术,新的隔离方案确保独有的鲁棒性。

HMSR具有4.95kV隔离耐压和5.66kV实验室测试电压。  该系列传感器采用预成型封装工艺,特殊的封装使得产品在PCB上满足8mm 电气间隙和爬电距离的要求。HMSR内部的集成微磁芯使它具有极强的外部磁场抗扰度以及高精度。该系列传感器特别适用于太阳能直流侧、充电模块等应用。

video

HMSR DA 3D

HMSR系列

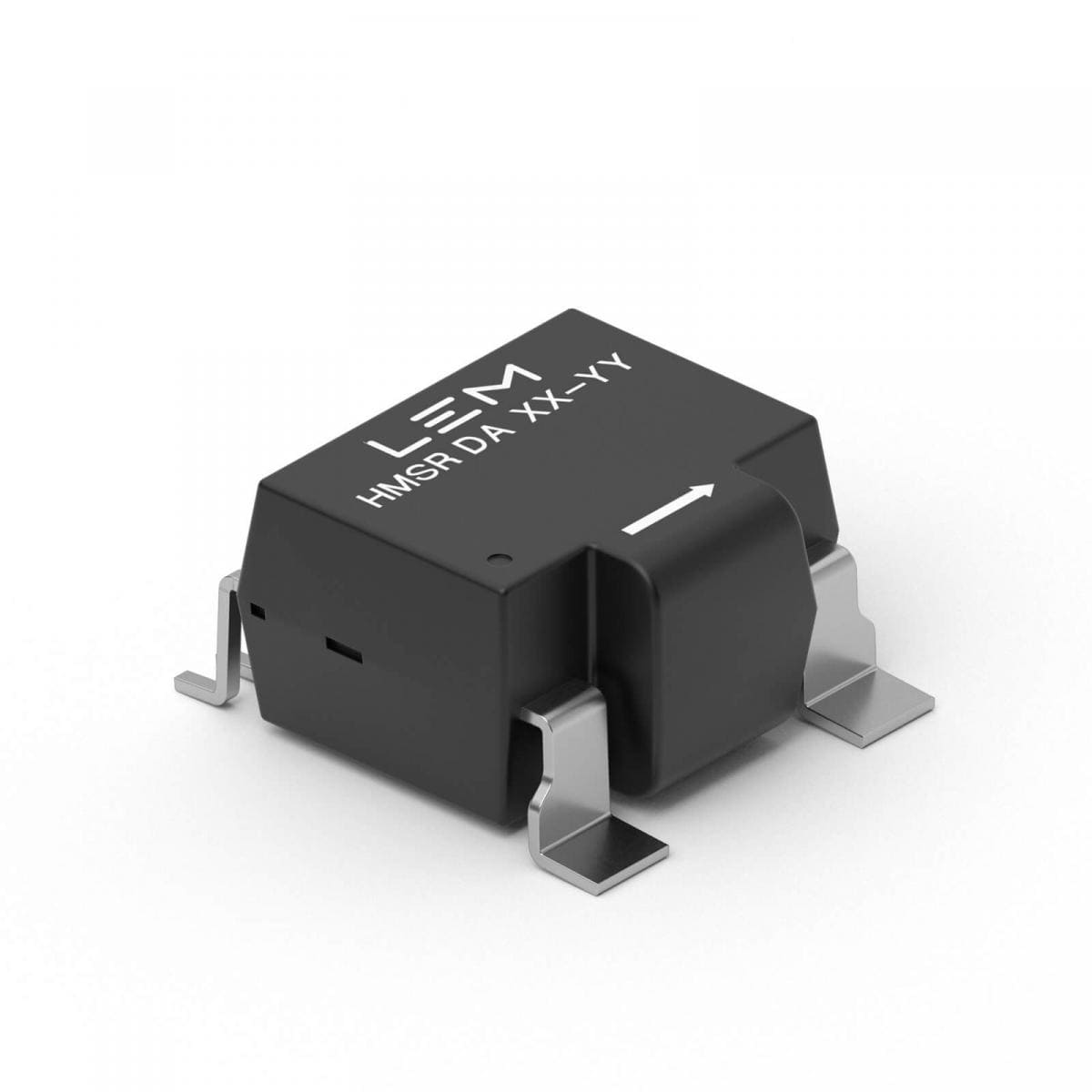

HMSR DA Integrated current sensor

主要优点:

  • SOIC 16兼容封装
  • 高精度:全温度范围内,典型精度为0.5%,磁滞<<0.5%
  • 强抗扰性
    • 母线电流影响抗扰度优于市场上的其他标准集成电流传感器
    • 磁场方向依赖性降低(磁场对X、Y、Z方向的扰动相同)
    • 在均匀磁场中的抗扰度相同

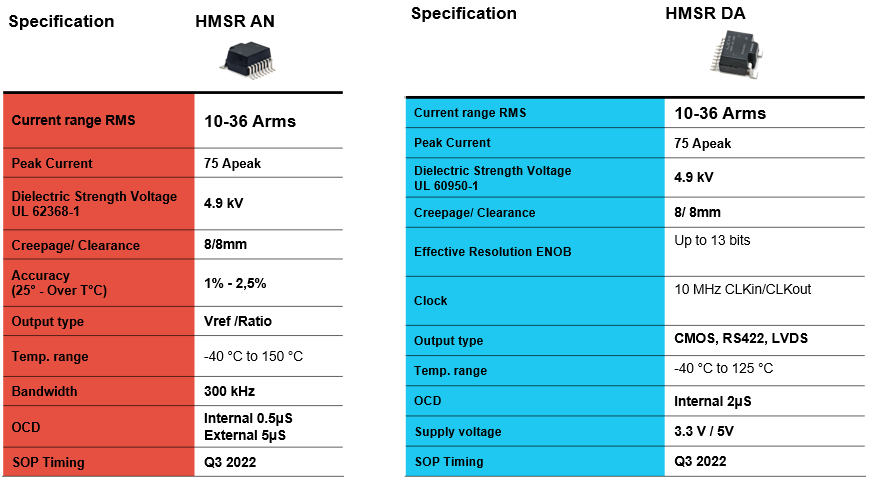

主要特征:

  • 额定电流 6-30Arms(125°C下持续电流),峰值电流75A
  • 绝缘:4.95k Vrms
  • -25°C下的精度 :0.78 %
  • 全温度范围内精度:1.4 %

Download the datasheet



HMSR SERIES

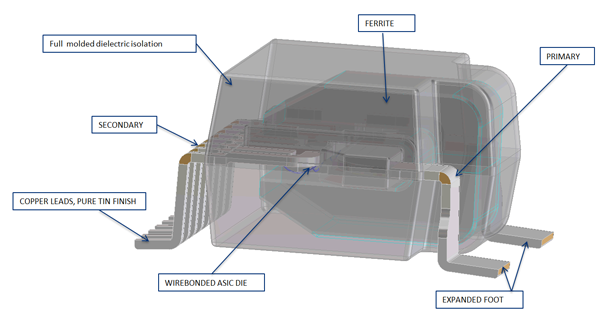

新的增强隔离方案

设计要素:

  • 封装内原副边距离很长
  • 采用预成型设计,将原边与内部IC隔离
  • 使用高绝缘塑封材料
  • 特殊的封装使得产品在PCB上满足8mm 电气间隙和爬电距离的要求。

结果:

  • 4.95kV隔离耐压,生产过程100%测试
  • 实验室内最高测试电压到5.66kV
HMSR SERIES
