HOB 系列

短响应时间和高带宽的独特组合,适用于恶劣环境下的电流检测

带宽高,响应时间短

为碳化硅 MOSFET 应用提供无与伦比的性能

HOB 传感器的响应时间小于 200 ns(平均响应时间约为 3 微秒),处于市场领先地位,能够测量直流、交流或脉冲电流,最大电流可达 250 A。

同时,HOB 产品系列非常适合宽带隙 (WBG) 电力电子用例和应用,这些用例和应用需要增强对 SiC 功率模块容易出现的 dv/dt(加速度)问题的抗扰性。

此外,HOB 部件还具有高带宽(> 1MHz)、dCp/dCl > 11 mm 的强化绝缘以及 60 nΩ 的超低电阻集成初级导体。

HOB 电流传感器采用开环霍尔效应技术,非常适合各种工业应用。这些应用包括手持式等离子切割机、焊机、直流-直流转换器等。

HOB - 功能和优点

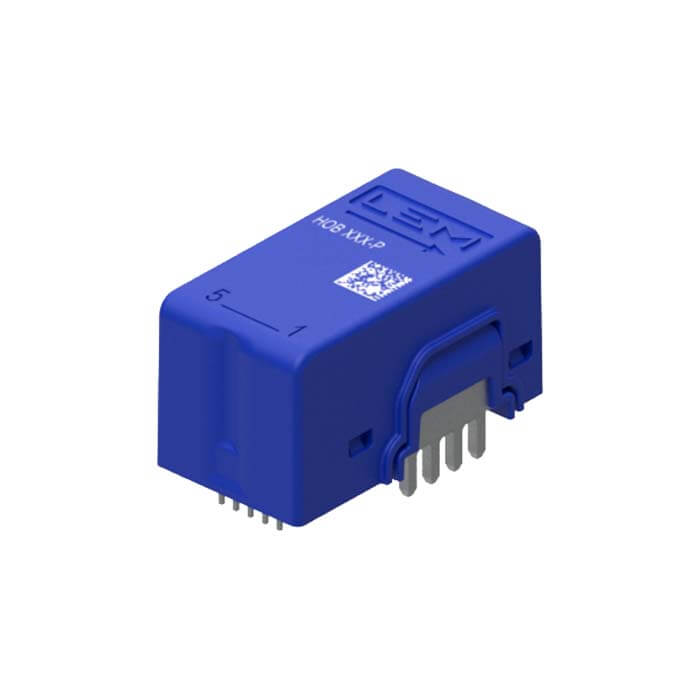

HOB 电流传感器

特点

  • 开环霍尔效应多量程电流传感器
  • 电压输出
  • +5 V 单电源
  • 初级和次级电路之间电隔离
  • 低功耗
  • 设计紧凑,适合 THT PCB 安装
  • 工厂校准
  • 4 种型号,涵盖 50、75、100 和 130 ARMS 4 种额定电流

益处

  • 低偏移温度漂移
  • 爬电/间隙 > 11 mm
  • 独特的短响应时间 < 200 ns
  • 截止频率高达 1 MHz
  • 工作温度范围为 -40 °C 至 +105 °C,是恶劣环境下的理想之选
  • 与市场上其他经典霍尔效应 O/L 传感器相比,噪声更低,dv/dt 性能更好
  • 抗扰性更强

典型应用

  • 交流变速驱动器和伺服电机驱动器
  • 用于直流电机驱动器的静态转换器
  • 电池供电应用
  • 不间断电源 (UPS)
  • 开关模式电源 (SMPS)
  • 汇流箱
  • 逆变器直流侧的太阳能逆变器(MPPT)
  • 等离子切割机、焊接
  • 充电站

HOB 传感器 - 符合标准

HOB 系列
IEC 61010-1: 2017
IEC 61010-2-30: 2017
IEC 61800-3: 2017
IEC 61800-5-1: 2007
IEC 62109-1: 2010
UL 508: 2018

LEM HOB - 下载和技术特性

产品

订购

文件一次额定有效值电压电源电压范围工作温度
HOB 50-P

Datasheet50 A5 to 5-40 to 105 °C
HOB 50-P/SP1

Datasheet50 A5 to 5-40 to 105 °C
HOB 50-P/SP33

Datasheet50 A3.3 to 3.3-40 to 105 °C
HOB 75-P

Datasheet75 A5 to 5-40 to 105 °C
HOB 75-P/SP1

Datasheet75 A5 to 5-40 to 105 °C
HOB 75-P/SP33

Datasheet75 A3.3 to 3.3-40 to 105 °C
HOB 75-P/SP34

Datasheet75 A3.3 to 3.3-40 to 105 °C
HOB 100-P

Datasheet
3D
100 A5 to 5-40 to 105 °C
HOB 100-P/SP1

Datasheet100 A5 to 5-40 to 105 °C
HOB 100-P/SP33

Datasheet100 A3.3 to 3.3-40 to 105 °C
HOB 100-P/SP34

Datasheet100 A3.3 to 3.3-40 to 105 °C
HOB 130-P

Datasheet130 A5 to 5-40 to 105 °C
HOB 130-P/SP1

Datasheet130 A5 to 5-40 to 105 °C
HOB 130-P/SP33

Datasheet130 A3.3 to 3.3-40 to 105 °C
HOB 130-P/SP34

Datasheet130 A3.3 to 3.3-40 to 105 °C

HOB系列 - 索取样品/报价

希望获得样品或报价?请单击下面的联系按钮,向我们提供您所需的有关该产品系列的信息。我们的销售团队将尽快给您回复。

联系我们
