HTRS 系列

高精度紧凑型分芯式电流传感器

紧凑型轨旁分芯式传感器

HTRS 产品系列专为测量标称值为 10 至 50 A 的直流、交流和脉冲电流而设计,具有电隔离功能。

这些分芯式传感器便于安装在现有的电力电缆上,无需断开和重新连接,利用独特的 LEM 技术解决了传统分芯式传感器因两半芯线接触不良而导致的误差问题。

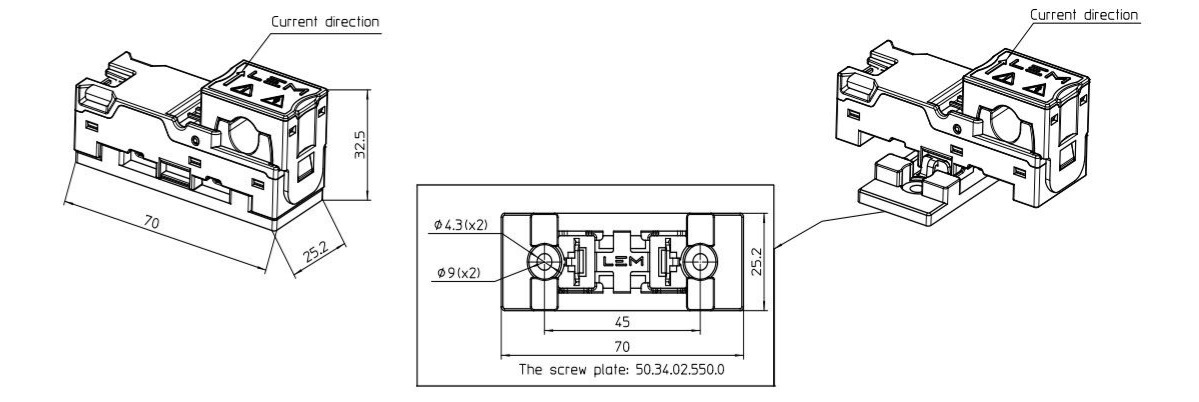

HTRS 电流传感器采用紧凑型设计,适用于 DIN 导轨或面板安装,可按 90° 的步骤调整传感器方向。它们带有 10 毫米孔径和 3 针标准连接器。

HTRS 传感器采用霍尔效应技术,专为智能电网轨道旁应用而设计。

HTRS - 功能和优点

HTRS 轨旁分芯式传感器

功能

  • 使用霍尔效应的开环电流传感器
  • 螺钉安装或 DIN 导轨安装选项 - 两者均可旋转定位
  • 分芯式设计便于安装
  • 10 毫米孔径
  • 绝缘塑料外壳通过 UL 94-V0 认证
  • 反极性保护

益处

  • 易于安装
  • 体积小,节省空间
  • 无插入损耗
  • 非接触式测量(不需要安全壳)
  • 直流和交流测量性能相同
  • 性能与电缆位置无关(偏差 <0.03 %)
  • 受外部磁场影响小

典型应用

HTRS 电流传感器具有测量直流、交流和脉冲电流的能力,广泛应用于各种轨道环境。这些应用实例包括

LEM HTRS - 下载和技术特性

产品

订购

文档一次标称有效值电压电源电压范围运算温度
HTRS 10 -SBI  4-20mA inst.

Datasheet
3D
10 A12 to 24-40 to 85 °C
HTRS 30 -SBI  4-20mA inst.

Datasheet
3D
30 A12 to 24-40 to 85 °C
HTRS 50 -SBI  4-20mA inst.

Datasheet
3D
50 A12 to 24-40 to 85 °C
