LEM 通过集成导体增强了高隔离电流传感器的性能

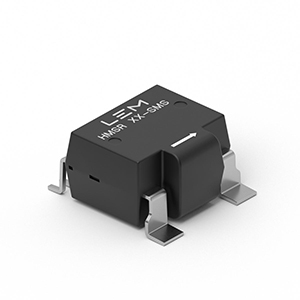

HMSR 系列微型集成电路传感器

HMSR 系列电流传感器集成电路

LEM 推出 HMSR 系列,扩大了用于交流和直流隔离电流测量的微型集成电路传感器范围。尽管体积小,这些元件却能承受高达 20 kA 的过载电流冲击(8-20 us 浪涌测试曲线),例如光伏应用中出现的过载电流冲击,同时仍能提供强化隔离。该系列产品可测量高达其额定电流(6 A、8 A、10 A、15 A、20 A 或 30 A)2.5 倍的电流。

电流传感器采用高度仅为 6 毫米的 SO16 表面贴装器件封装,可以与其他板级元件一样,通过相同的工艺直接安装到印刷电路板上。这有助于降低制造成本,减少整体占地面积,对于空间有限的应用至关重要。因此,HMSR 传感器可以很容易地内置到小型智能电源模块 (IPM) 中。

高性能开环霍尔效应技术

HMSR 系列采用专有的开环霍尔效应 ASIC 和独特的低电阻初级导体,可最大限度地减少功率损耗,从而使直流测量和高瞬态过载电流无损通过。使用铁氧体作为磁性元件是实现 270 kHz (-3dB) 高频带宽和对外部场提供良好抑制的关键因素。传感器采用独特的机械设计,使用比较跟踪指数 (CTI) 为 600 的材料,爬电距离和间隙距离均为 8 毫米,完全符合 IEC 60950-1 标准的强化隔离要求。

集成 EEPROM 用于可编程内部温度补偿,以抵消偏移和增益漂移,并执行增益应力补偿。这些措施确保了 HMSR 20-SMS 型号在整个温度范围(-40 至 +125°C)内的高性能总体精度,其 IPN 典型值为 0.5%,比上一代产品有了显著提高。HMSR 系列的响应时间更短:典型值为 2 μs。

传感器的输出信号是模拟电压。灵敏度水平由型号决定。对于 5V 电源版本,输出电压为 800 mV @ IPN。作为标准配置,HMSR 系列器件在两个专用引脚上提供两种不同的过电流检测 (OCD) 警告级别:一个阈值在制造过程中设置为 2.93 x IPN;另一个阈值可由用户使用外部电阻器进行调整。

了解 HMSR 系列

HMSR 传感器的应用和竞争优势

HMSR 是光伏等要求苛刻的应用领域的理想选择,这些应用领域需要高绝缘水平,同时对价格和产品尺寸有严格控制。同样,小尺寸也有利于白色家电驱动、百叶窗和空调系统等应用。由于使用了低损耗的铁氧体磁路,HMSR 能够支持高频电流,因此适用于开关频率较高的驱动器

此外,HMSR 系列成本低廉,与具有高绝缘性和 OCD 功能的分流器相比更具竞争力。
