HAH3DR系列

HAH3DR是一款三相电流传感器,应用于xEV汽车高压电机逆变器方面。

适用于IGBT和SIC逆变电源模块

HAH3DR车用高压驱动电流传感器

LEM电流传感器

开环霍尔电流传感器测量穿过传感器开孔的铜排中原边电流产生的磁场,并输出与原边电流隔离的成比例的电压模拟信号。该传感器可以测量双向直流和交流电流,输出范围为0.5V (-IPN)、2.5 V (0A)以及4.5V (+IPN)。电流传感器与外接ADC共用相同电源,通过比率输出,防止在信号转换过程中由于参考电压不匹配造成的错误。

莱姆公司采用自主开发的ASIC和自主设计的磁芯,传感器在严格管控下装配和校准,可实现全温度范围、全生命周期的低零漂、极好的线性度和高精度。

HAH3DR系列

HAH3DR系列旨在电机控制应用中实现快速响应、高带宽和承受高dV/dt冲击。为了实现系统集成的小型化,莱姆公司在HAH3DR系列中开发了两种不同的设计:

  • HAH3DR S07/SPx版本适用于安装在逆变器模块内,如英飞凌HybridpackTM驱动器,并通过压接方式连接到驱动板。
  • HAH3DR S0x版本适用于厚铜排和电缆连接器连接。S0x版本特别适合于电流传感器位置远离逆变器模块的应用场景。

产品特点与应用:

  •  开环霍尔效应电流传感器
  • 能够测量双向交流和直流电流
  • 电流隔离
  • 比率输出
  • 最大量程1200 A(1500 A量程产品正在开发中)
  • 全温度范围全生命周期的高全局精度、高线性度和低零漂
  • 快速响应,高带宽
  • 极好的抗串扰性能
  • 耐高dV/dt冲击
  • 紧凑设计,适用于IGBT和SiC逆变电源模块
    多种安装选项
  • 满足AECQ
  • 适用于高压逆变器
    特定条件下适用于安全方面相关应用的QM产品

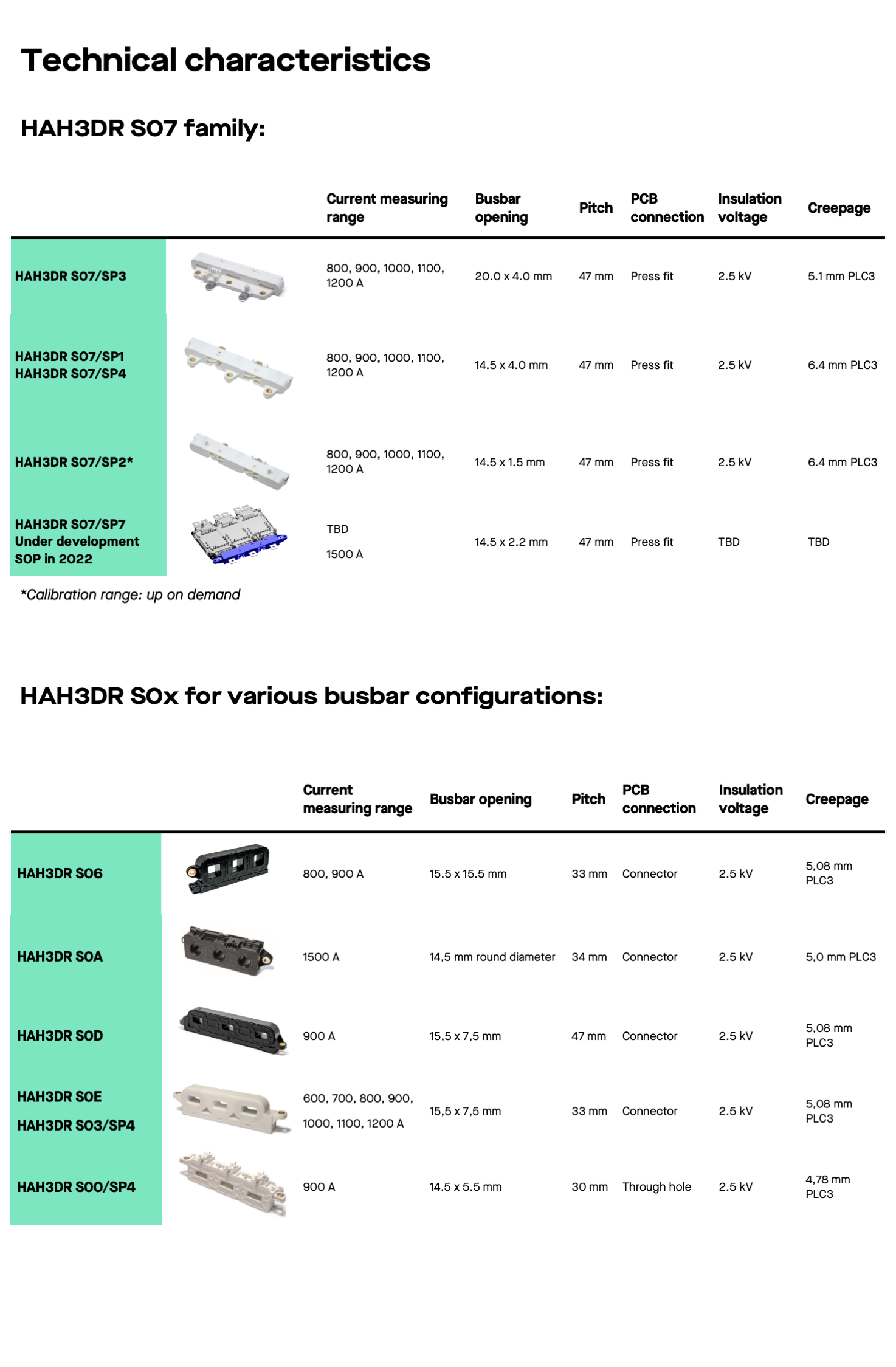

HAH3DR 家族

hah3dr familyHAH3DR SOx for various busbar configurations

下载

HAH3DR S07/SPX版本电流传感器(适用IGBT/SIC逆变器集成)

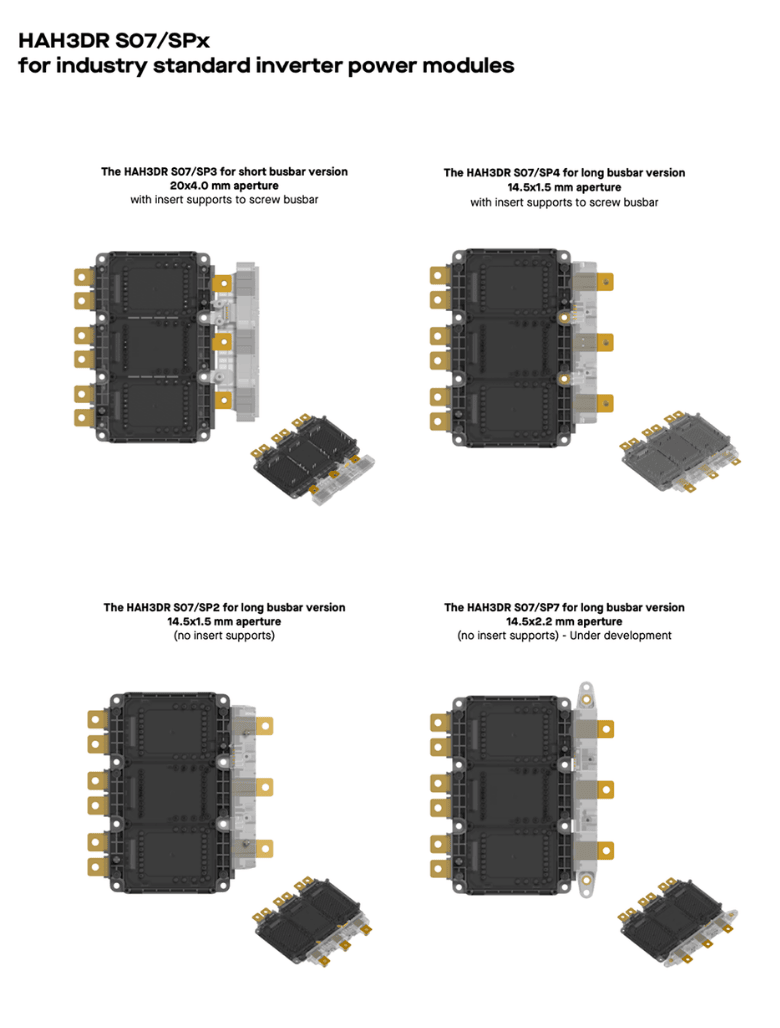

在孔间距、铜排孔尺寸、安装固定孔、外形尺寸、压接连接等方面,HAH3DR S07/SPx的设计可完美的与英飞凌HybridpackTM逆变器模块相匹配,也可以与其它针对针兼容模块相匹配。

HAH3DR S07 SPX

下载

HAH3DR S0X版本电流传感器(适应多种铜排)

HAH3DR-S06, S0A, S0D, S0E, S03/SP4适用于不同形状、厚度和间距的铜排的电流测量。配有电缆连接器插孔,可以通过线缆将传感器信号输出到远离逆变器的控制板。

更大铜排开孔,可以利用传感器与铜排的间隙或附加绝缘保护层,增加传感器与高压铜排之间的放电间隙和爬电距离。
HAH3DR S00/SP4通过通孔连接位于正上方的驱动板。

iso-1

例如,HAH3DR S03/SP4通过与铜排之间的间隙或者绝缘层加强绝缘。



front straight busbar insulation layer in the middle

例如,左侧和右侧铜排通过间隙绝缘,中间铜排通过绝缘层绝缘。
